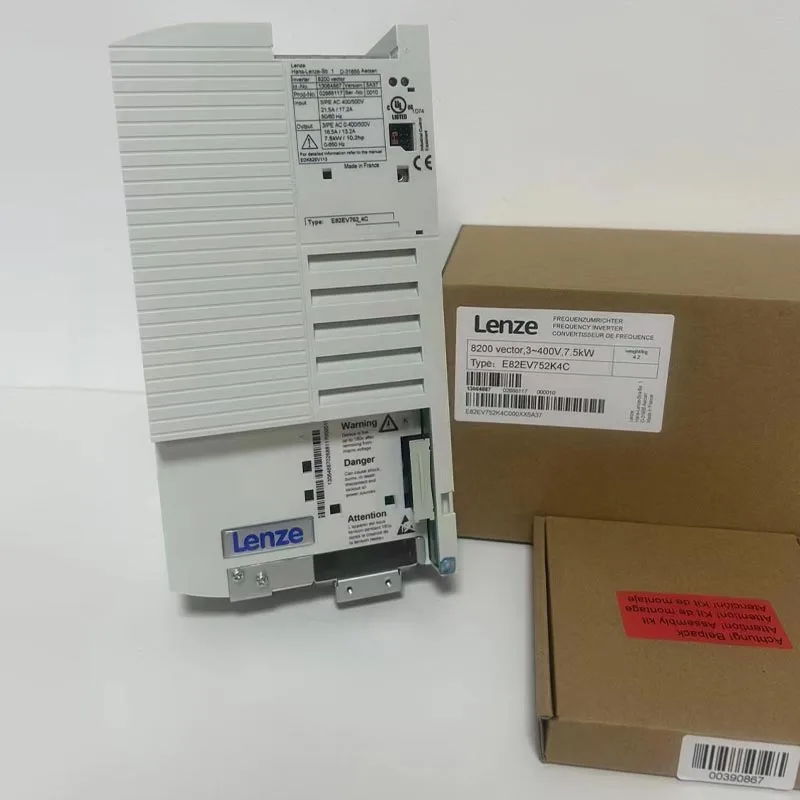

Falownik Lenzerozwiązania stosowane są w przemysłowych systemach sterowania ruchem i silnikami, gdzie wymagana jest dokładna regulacja prędkości, kontrolowane przyspieszanie i zwalnianie, zarządzanie momentem obrotowym i integracja ze sprzętem automatyki. Wybór odpowiedniego falownika to nie tylko kwestia dopasowania mocy silnika. Inżynierowie muszą również wziąć pod uwagę typ silnika, napięcie zasilania, prąd wyjściowy, tryb sterowania, charakterystykę obciążenia, wymagania dotyczące hamowania, architekturę komunikacji, warunki środowiskowe, ograniczenia szafy i procedury uruchamiania. Technologię inwertorową można zastosować w przenośnikach, pompach, wentylatorach, sprzęcie pakującym, obrabiarkach, systemach transportu materiałów i innych maszynach przemysłowych. Najbardziej niezawodny proces selekcji rozpoczyna się od cyklu pracy maszyny i charakterystyki silnika, następnie definiuje wymagane funkcje napędu, zabezpieczenia, interfejsy sterujące i warunki instalacji. Dla nabywców zaopatrujących się w uznane produkty automatyki przemysłowej szczególnie ważna jest dokładna identyfikacja modelu i dopasowanie aplikacji, ponieważ różne rodziny falowników mogą mieć różne interfejsy, funkcje oprogramowania, wymiary i wymagania instalacyjne.
Spis treści
Kliknij dowolny temat, aby przejść bezpośrednio do sekcji.
- 1. Dlaczego sterowanie silnikiem o zmiennej prędkości jest ważne w urządzeniach przemysłowych?
- 2. W jaki sposób przemysłowy przemiennik częstotliwości steruje silnikiem?
- 3. Które właściwości silnika i obciążenia należy ocenić?
- 4. Jak tryby sterowania wpływają na wydajność maszyny?
- 5. Do czego służą funkcje przyspieszania, zwalniania i hamowania?
- 6. W jaki sposób falownik komunikuje się z systemami automatyki?
- 7. Jakie funkcje ochronne należy wziąć pod uwagę?
- 8. W jaki sposób środowisko instalacji i konstrukcja obudowy wpływają na wybór?
- 9. Jak należy zarządzać energią hamowania, regeneracją i zwalnianiem?
- 10. W jakich zastosowaniach przemysłowych można stosować przemienniki o zmiennej prędkości?
- 11. Jakich typowych błędów przy wyborze należy unikać inżynierów?
- 12. Jak należy wymienić lub zmodernizować istniejące systemy?
- 13. Co powinna zawierać specyfikacja profesjonalnego falownika?
- 14. Często zadawane pytania
Dlaczego sterowanie silnikiem o zmiennej prędkości jest ważne w urządzeniach przemysłowych?
Wiele maszyn przemysłowych nie potrzebuje silnika do pracy z jedną stałą prędkością w każdych warunkach. Przenośniki mogą wymagać kontrolowanego przyspieszenia, pompy mogą wymagać różnych warunków przepływu, wentylatory mogą reagować na zmieniające się wymagania procesu, a maszyny pakujące często zależą od skoordynowanego ruchu pomiędzy kilkoma osiami lub stacjami.
Tradycyjne układy o stałej prędkości mogą wykorzystywać metody mechaniczne do dostosowywania mocy wyjściowej maszyny, ale przemiennik częstotliwości umożliwia bezpośrednie sterowanie elektrycznymi warunkami pracy silnika.
Zmieniając dostarczaną częstotliwość i napięcie zgodnie z wybraną strategią sterowania, przemiennik częstotliwości może regulować prędkość silnika i wpływać na wytwarzanie momentu obrotowego. Daje to projektantowi maszyny bardziej elastyczny sposób kontrolowania ruchu bez polegania wyłącznie na mechanicznych metodach przenoszenia.
Praktyczna korzyść to nie tylko „zmiana prędkości”. Kontrolowane przyspieszenie może zmniejszyć wstrząsy mechaniczne. Kontrolowane zwalnianie może zmniejszyć nagłe obciążenie sprzęgieł i pasów. Regulowana prędkość może pozwolić na działanie procesu w wymaganych warunkach produkcyjnych, zamiast zmuszać silnik do ciągłej pracy w jednym stałym punkcie.
Umożliwia dostosowanie prędkości silnika do wymagań maszyny i warunków procesu.
Zapewnia określoną rampę od zatrzymania do prędkości roboczej, redukując nagłe obciążenie mechaniczne.
Pozwala maszynie zwolnić zgodnie z określonym profilem, zamiast gwałtownie się zatrzymywać.
Zapewnia interfejs sterowania, który może łączyć sterowanie silnikiem ze sterownikami PLC, interfejsami HMI, czujnikami i systemami nadzoru.
Dlaczego różne maszyny wymagają różnych zachowań napędu
Przenośnik przenoszący stabilny ładunek zachowuje się inaczej niż wciągnik, wytłaczarka, wentylator odśrodkowy lub maszyna o dużej bezwładności. Każde obciążenie stwarza inne wymagania dotyczące momentu obrotowego i prędkości.
Niektóre urządzenia wymagają wysokiego momentu rozruchowego. Niektóre wymagają stosunkowo niskiego momentu obrotowego przy niskiej prędkości. Niektórzy muszą przyspieszać dużą wirującą masę, a następnie wielokrotnie ją zwalniać.
Różnice te wpływają na odpowiednią moc falownika i strategię sterowania.
Kontrola prędkości i stabilność procesu
W automatyce przemysłowej prędkość jest często bezpośrednio powiązana z jakością procesu. Prędkość przenośnika wpływa na odstępy. Prędkość pompy wpływa na przepływ. Prędkość wentylatora wpływa na ilość powietrza. Prędkość rolek wpływa na obsługę materiału.
Napęd może zatem stać się częścią pętli sterowania procesem, a nie po prostu być dodatkiem do silnika.
Dlaczego sterowanie silnikiem powinno zaczynać się od maszyny
Pierwsze pytanie nie powinno brzmieć: „Który falownik ma odpowiednią moc znamionową kW?” Lepszym pytaniem jest: „Czego maszyna wymaga od silnika?”
Odpowiedź powinna obejmować częstotliwość start-stop, ciągłą prędkość roboczą, szczytowe zapotrzebowanie na moment obrotowy, czas przyspieszania, czas zwalniania, bezwładność obciążenia, temperaturę otoczenia i wymagania komunikacyjne.
W jaki sposób przemysłowy przemiennik częstotliwości steruje silnikiem?
Falownik przemysłowy przekształca przychodzącą energię elektryczną na kontrolowaną moc wyjściową odpowiednią dla podłączonego silnika. W konwencjonalnym napędzie prądu przemiennego proces ten zazwyczaj obejmuje prostowanie, magazynowanie energii w obwodzie prądu stałego i kontrolowane przełączanie przez stopień falownika.
Stopień prostownika
W przypadku typowego napędu prądu przemiennego przychodzące napięcie prądu przemiennego jest najpierw przekształcane na prąd stały. Stopień prostownika ustanawia szynę prądu stałego wykorzystywaną przez dalszy obwód przełączający.
Konfiguracja prostownika zależy od architektury przemiennika i układu zasilania.
Łącze prądu stałego
Obwód prądu stałego pełni funkcję pośredniej sekcji energii pomiędzy prostownikiem wejściowym a stopniem wyjściowym falownika. Kondensatory i inne komponenty pomagają stabilizować napięcie prądu stałego i wspomagają proces przełączania.
Stopień falownika
Stopień falownika wykorzystuje przełączniki półprzewodnikowe do przekształcania mocy łącza DC na kontrolowane wyjście trójfazowe lub inne odpowiednie wyjście. Dostosowując wzorce przełączania, przemiennik częstotliwości steruje napięciem i częstotliwością doprowadzaną do silnika.
Częstotliwość wyjściowa
Prędkość silnika w silniku indukcyjnym prądu przemiennego jest powiązana z częstotliwością elektryczną i liczbą biegunów silnika. Zmiana częstotliwości wyjściowej powoduje zatem zmianę prędkości roboczej silnika.
Zależność nie jest całkowicie bezpośrednia, ponieważ warunki poślizgu i obciążenia wpływają również na rzeczywistą prędkość silnika.
Kontrola napięcia
Napęd steruje również napięciem silnika. Aby ustalić pożądane warunki strumienia magnetycznego w silniku, należy skoordynować napięcie i częstotliwość.
| Etap jazdy | Główna funkcja | Kluczowa uwaga |
|---|---|---|
| Prostownik wejściowy | Przekształca zasilanie AC na DC | Napięcie zasilania i konfiguracja wejść |
| Łącze prądu stałego | Zapewnia pośrednią energię prądu stałego | Napięcie prądu stałego, tętnienie, pojemność, warunki termiczne |
| Mostek falownika | Tworzy kontrolowaną moc silnika | Urządzenia przełączające, obciążalność prądowa, algorytm sterowania |
| Procesor sterujący | Oblicza polecenia przełączania i sterowania silnikiem | Tryb sterowania, sprzężenie zwrotne, funkcje oprogramowania |
| System ochrony | Monitoruje nieprawidłowe warunki elektryczne | Prąd, napięcie, temperatura, logika usterek |
Przełączanie PWM
Modulacja szerokości impulsu jest powszechnie stosowana do syntezy pożądanego kształtu fali silnika. Przełączniki półprzewodnikowe włączają się i wyłączają z kontrolowaną częstotliwością, wytwarzając wzór impulsów, którego efektywne napięcie i częstotliwość można regulować.
Schematem przełączania zarządza procesor sterujący przemiennika.
Sprzężenie zwrotne silnika
Niektóre aplikacje działają bez fizycznego enkodera silnika. Przemiennik szacuje zachowanie silnika na podstawie pomiarów elektrycznych i algorytmu sterowania.
Inne zastosowania wymagają sprzężenia zwrotnego z enkoderem, gdy potrzebna jest większa kontrola prędkości lub położenia.
Praca w pętli otwartej i zamkniętej
Sterowanie w otwartej pętli nie wykorzystuje fizycznego urządzenia sprzężenia zwrotnego prędkości. Sterowanie w pętli zamkniętej wykorzystuje informację zwrotną z enkodera lub innego czujnika w celu poprawy regulacji.
Odpowiednie podejście zależy od wymaganej dokładności, reakcji dynamicznej, typu silnika i procesu maszynowego.
Napęd jest zatem układem energoelektronicznym połączonym z układem sterowania. Jakość pracy silnika zależy zarówno od stopnia mocy elektrycznej, jak i algorytmu sterowania.
Które właściwości silnika i obciążenia należy ocenić?
Silnik i obciążenie definiują warunki, w jakich musi pracować napęd. Dlatego prawidłowy dobór wymaga więcej informacji niż sama moc silnika z tabliczki znamionowej.
Typ silnika
Typowe zastosowania przemysłowe mogą obejmować asynchroniczne silniki indukcyjne, silniki z magnesami trwałymi, silniki synchroniczne lub inne technologie silników.
Napęd musi obsługiwać wybrany typ silnika i odpowiadającą mu metodę sterowania.
Napięcie silnika
Napięcie na tabliczce znamionowej silnika musi odpowiadać mocy wyjściowej napędu i układowi elektrycznemu. Niedopasowanie może spowodować nieprawidłowe warunki pracy.
Prąd silnika
Prąd silnika jest szczególnie ważny, ponieważ stopień wyjściowy napędu jest zazwyczaj wybierany w zależności od wydajności prądowej, a także klasy mocy.
Dwa silniki o tej samej mocy znamionowej mogą mieć różne prądy znamionowe w zależności od napięcia, sprawności, współczynnika mocy i konstrukcji silnika.
Częstotliwość podstawowa
Częstotliwość znamionowa silnika stanowi ważny punkt odniesienia przy programowaniu napędu. Zależność pomiędzy napięciem i częstotliwością poniżej punktu bazowego wpływa na dostępny moment obrotowy.
Moment obciążenia
Wymagania dotyczące momentu obrotowego można ogólnie podzielić na zachowanie stałego i zmiennego momentu obrotowego, chociaż rzeczywiste maszyny mogą być bardziej złożone.
Przenośniki, wciągniki, mieszalniki i wytłaczarki często wymagają znacznego momentu obrotowego w szerokim zakresie prędkości. Wentylatory i pompy odśrodkowe mogą zachowywać się inaczej, ponieważ ich wymagany moment obrotowy znacznie zmienia się wraz z prędkością.
Bezwładność
Bezwładność obciążenia wpływa na przyspieszanie i zwalnianie. Duże masy wirujące wymagają większego momentu obrotowego i więcej czasu na zmianę prędkości.
| Parametr silnika lub obciążenia | Dlaczego to ma znaczenie | Wpływ selekcji |
|---|---|---|
| Napięcie silnika | Definiuje kompatybilność elektryczną | Konfiguracja wejścia i wyjścia napędu |
| Prąd znamionowy | Określa zapotrzebowanie elektryczne silnika | Aktualna ocena napędu |
| Częstotliwość silnika | Określa operacyjny punkt odniesienia | Konfiguracja częstotliwości i napięcia |
| Moment rozruchowy | Definiuje wymagania dotyczące uruchamiania | Przeciążenie napędu i tryb sterowania |
| Bezwładność obciążenia | Wpływa na przyspieszanie i zwalnianie | Ustawienia rampy i układ hamowania |
| Zakres prędkości roboczej | Określa wymagany zakres sterowania silnikiem | Algorytm napędu i uwzględnienie chłodzenia silnika |
Warunki początkowe
Przenośnik z mocno obciążonym pasem może wymagać znacznego momentu rozruchowego. Wentylator może mieć bardzo różne zachowanie podczas uruchamiania. Wrzeciono obrabiarki może wymagać szybkiego przyspieszania i precyzyjnej regulacji prędkości.
Napęd należy dopasować do rzeczywistych warunków rozruchu, a nie do przeciętnych warunków pracy.
Wymagania dotyczące przeciążenia
Niektóre zastosowania wymagają krótkich okresów prądu powyżej ciągłej wartości znamionowej silnika. Napęd musi zapewniać odpowiednią zdolność przeciążeniową przez określony czas.
Dane dotyczące przeciążenia należy interpretować ostrożnie, ponieważ różne rodziny napędów mogą w różny sposób definiować parametry przeciążenia.
Chłodzenie silnika przy niskiej prędkości
Standardowe silniki z chłodzeniem własnym korzystają z dołączonego wentylatora, którego wydajność chłodzenia zmniejsza się przy niskiej prędkości silnika. Jeżeli maszyna wymaga ciągłego wysokiego momentu obrotowego przy niskiej prędkości, konieczne może być dodatkowe chłodzenie silnika.
Dane z tabliczki znamionowej są istotne
- Napięcie znamionowe:Sprawdź podane napięcie robocze silnika.
- Prąd znamionowy:Do porównywania wartości znamionowych mocy wyjściowej przemiennika należy używać prądu silnika.
- Częstotliwość znamionowa:Potwierdzić częstotliwość znamionową silnika.
- Prędkość znamionowa:Prędkość obrotową z tabliczki znamionowej należy stosować jako punkt odniesienia podczas uruchamiania.
- Współczynnik mocy:Weź pod uwagę elektryczną charakterystykę roboczą silnika.
- Podłączenie silnika:Jeśli ma to zastosowanie, sprawdź konfigurację gwiazdy lub trójkąta.
Jak tryby sterowania wpływają na wydajność maszyny?
Różne zastosowania wymagają różnych poziomów precyzji sterowania silnikiem. Prosty przenośnik może nie wymagać tej samej strategii sterowania, co wysokowydajna maszyna pozycjonująca.
Sterowanie U/f
Sterowanie napięciem-częstotliwością jest jednym z najprostszych podejść do sterowania napędem. Przemiennik utrzymuje określoną zależność pomiędzy napięciem wyjściowym i częstotliwością.
Tryb ten może być odpowiedni do stosunkowo prostych zastosowań związanych ze sterowaniem prędkością, gdzie nie jest wymagana wysoka dynamiczna wydajność momentu obrotowego.
Bezczujnikowe sterowanie wektorowe
Bezczujnikowe sterowanie wektorowe szacuje zachowanie silnika i steruje strumieniem i momentem w sposób bardziej niezależny niż podstawowe sterowanie U/f.
Może zapewnić lepszą kontrolę momentu obrotowego przy niskich prędkościach i dynamiczną reakcję bez konieczności stosowania enkodera w wielu zastosowaniach.
Sterowanie wektorowe w pętli zamkniętej
Sterowanie w pętli zamkniętej wykorzystuje informację zwrotną z enkodera lub innego czujnika. Może to poprawić regulację prędkości i reakcję dynamiczną, szczególnie w zastosowaniach, w których ważna jest dokładność prędkości i reakcja na zakłócenia obciążenia.
Kontrola pozycji
Niektóre platformy napędowe mogą obsługiwać funkcje pozycjonowania poprzez zintegrowane funkcje sterowania ruchem lub skoordynowaną komunikację ze sterownikiem wyższego poziomu.
To, czy sam napęd będzie w stanie wykonać wymagane pozycjonowanie, zależy od konkretnego produktu i architektury aplikacji.
| Tryb sterowania | Typowy charakter | Potencjalne zastosowanie |
|---|---|---|
| V/f | Prosta zależność napięcie-częstotliwość | Wentylatory, pompy, podstawowe przenośniki |
| Wektor bezczujnikowy | Ulepszona kontrola momentu obrotowego i prędkości bez enkodera | Przenośniki, mieszalniki, maszyny ogólne |
| Wektor w pętli zamkniętej | Regulacja prędkości w oparciu o sprzężenie zwrotne | Aplikacje o wysokiej wydajności i prędkości |
| Kontrola pozycji | Skoordynowane funkcje pozycji lub ruchu | Maszyny wymagające intensywnego ruchu |
Dlaczego tryb sterowania zmienia zachowanie maszyny
Załóżmy, że przenośnik nagle otrzymuje cięższy ładunek. Przy prostym sterowaniu prędkość silnika może spaść bardziej zauważalnie. Strategia sterowania wektorowego może reagować bardziej agresywnie, regulując prąd wytwarzający moment obrotowy silnika.
Rzeczywiste zachowanie zależy od dostrojenia napędu, modelu silnika, ustawień sterowania i warunków obciążenia.
Identyfikacja silnika
Niektóre systemy napędowe wykonują identyfikację silnika lub autotuning. Proces ten mierzy lub szacuje parametry silnika, dzięki czemu algorytm sterowania może stworzyć dokładniejszy wewnętrzny model silnika.
Prawidłowa procedura uruchomienia zależy od platformy napędowej i typu silnika.
Reakcja na przyspieszenie
Wysoka dynamika nie zawsze jest korzystna. Maszyna pakująca może wymagać szybkiego przyspieszenia, podczas gdy długi przenośnik może wymagać gładszego profilu, aby uniknąć zmian naprężenia paska.
Dlatego też tryb sterowania należy wybrać w oparciu o zachowanie procesu, a nie tylko dlatego, że oferuje więcej funkcji.
Do czego służą funkcje przyspieszania, zwalniania i hamowania?
Ustawienia przyspieszania i zwalniania określają, jak szybko silnik zmienia prędkość. Funkcje te mają bezpośredni wpływ na mechanikę maszyny i zachowanie elektryczne napędu.
Rampa przyspieszenia
Rampa przyspieszania stopniowo zwiększa częstotliwość zadaną, zamiast natychmiastowo przeskakiwać do wartości docelowej.
Zmniejsza to nagłe zmiany momentu obrotowego i może chronić paski, sprzęgła, łańcuchy, koła zębate i inne elementy przekładni.
Rampa zwalniania
Rampa zwalniania stopniowo zmniejsza prędkość silnika. Jednakże zmniejszenie prędkości może spowodować, że silnik zwróci energię mechaniczną do układu elektrycznego.
Ta odzyskana energia może zwiększyć napięcie obwodu DC wewnątrz przemiennika częstotliwości.
Rezystor hamowania
Gdy zachodzi potrzeba rozproszenia energii regeneracyjnej, rezystor hamowania może przekształcić energię elektryczną w ciepło. Wybór tranzystora hamowania i rezystora musi odpowiadać energii i cyklowi pracy aplikacji.
Hamowanie wtryskowe prądem stałym
Niektóre przetwornice częstotliwości mogą wprowadzać do silnika prąd stały, aby wywołać efekt hamowania w określonych warunkach zatrzymania. Funkcja jest specyficzna dla aplikacji i powinna być skonfigurowana zgodnie z instrukcją napędu.
Przystanek żeglowania
Zatrzymanie wybiegiem usuwa moment napędowy i umożliwia naturalne spowolnienie silnika i maszyny. Jest to przydatne, gdy nie jest wymagane kontrolowane zwalnianie elektryczne.
| Metoda zatrzymania | Zachowanie motoryczne | Typowe zastosowanie |
|---|---|---|
| Zatrzymanie rampy | Częstotliwość maleje zgodnie z określonym czasem | Ogólne kontrolowane zatrzymanie |
| Przystanek brzegowy | Silnik traci moment napędowy i naturalnie zwalnia | Zatrzymania o niskiej bezwładności lub niekrytyczne |
| Rezystor hamowania | Energia regeneracyjna jest rozpraszana w postaci ciepła | Wysoka bezwładność lub szybkie hamowanie |
| Hamowanie prądem stałym | Wzbudzenie prądem stałym powoduje efekt hamowania | Wybrane aplikacje zatrzymujące i wstrzymujące |
Zastosowania o dużej bezwładności
Wentylatory, wirówki, duże walce, koła zamachowe i podobne maszyny mogą magazynować znaczną energię kinetyczną. Jeśli system spróbuje zatrzymać się zbyt szybko, energia ta może spowodować wzrost napięcia obwodu DC.
Napęd może zatem wejść w stan ochronny, jeśli nie zostanie zapewnione odpowiednie zarządzanie hamowaniem.
Dobór rezystora hamowania
Wybór rezystora hamowania zależy od wartości rezystancji, mocy znamionowej, czasu trwania impulsu, cyklu pracy, kompatybilności napędu i warunków instalacji termicznej.
Rezystor, który jest kompatybilny elektrycznie przez jedno krótkie zdarzenie, może nie nadawać się do powtarzających się cykli hamowania.
Systemy regeneracyjne
W niektórych zastosowaniach korzystne są napędy regeneracyjne, które zwracają energię hamowania do źródła prądu przemiennego, zamiast rozpraszać ją przez rezystor.
Ta architektura jest bardziej złożona i jest zwykle wybierana tam, gdzie aplikacja wymaga znacznej operacji regeneracyjnej.
W jaki sposób falownik komunikuje się z systemami automatyki?
Nowoczesne napędy przemysłowe często działają jako węzły w ramach większego systemu automatyki. Napęd może odbierać polecenia prędkości ze sterownika PLC, wymieniać informacje o stanie z interfejsem HMI, wysyłać alarmy do sterownika nadzorującego lub uczestniczyć w skoordynowanym ruchu.
Wejścia i wyjścia cyfrowe
Podstawowe sterowanie można zrealizować za pomocą wejść cyfrowych dla poleceń startu, zatrzymania, ruchu do przodu, tyłu, resetu lub innych poleceń.
Wyjścia cyfrowe mogą raportować warunki, takie jak stan pracy, stan błędu lub stany związane z prędkością.
Wejścia i wyjścia analogowe
Sygnały analogowe mogą reprezentować prędkości odniesienia, wartości procesowe lub inne polecenia zmienne w sposób ciągły. Typowy układ wykorzystuje sygnał 0–10 V lub 4–20 mA, w zależności od systemu sterowania.
Przemysłowe sieci komunikacyjne
Bardziej zaawansowane instalacje wykorzystują przemysłowe sieci komunikacyjne do cyfrowej wymiany informacji sterujących i diagnostycznych.
W zależności od rodziny przetwornic i konfiguracji interfejsy mogą obejmować technologię magistrali polowej i Ethernet przemysłowy.
Dostęp do parametrów
Komunikacja może również zapewniać dostęp do parametrów roboczych, historii błędów, słów statusowych, wartości monitorowanych i informacji diagnostycznych.
| Interfejs | Typowa funkcja | Aplikacja |
|---|---|---|
| Wejście cyfrowe | Dyskretne polecenie sterujące | Start, stop, reset, kierunek |
| Wyjście cyfrowe | Dyskretne wskazanie stanu | Praca, usterka, stan gotowości |
| Wejście analogowe | Ciągłe odniesienie do procesu lub prędkości | Polecenie prędkości, ciśnienie odniesienia |
| Wyjście analogowe | Ciągły sygnał monitorujący | Informacje zwrotne dotyczące prędkości lub prądu |
| Sieć przemysłowa | Cyfrowe sterowanie i diagnostyka | Integracja PLC i koordynacja maszyn |
Integracja PLC
Sterownik PLC może wysyłać prędkość zadaną i słowo sterujące podczas odczytywania aktualnej prędkości, prądu wyjściowego, stanu i informacji o błędach z przemiennika.
To cyfrowe podejście zmniejsza potrzebę stosowania dużej liczby przewodowych sygnałów sterujących i może zapewnić większą widoczność diagnostyczną.
Interakcja HMI i operatora
Interfejs HMI może wyświetlać stan napędu i wartości operacyjne, umożliwiając jednocześnie upoważnionemu personelowi zmianę wybranych parametrów lub poleceń operacyjnych.
Parametry krytyczne należy chronić przed nieupoważnioną modyfikacją.
Architektura sieci
Gdy w jednej maszynie pracuje kilka napędów, należy dokładnie zaplanować sieć komunikacyjną. Adresowanie urządzeń, prowadzenie kabli, terminacja, częstotliwość aktualizacji, opóźnienia sterowania i zachowanie w przypadku usterek wpływają na niezawodność systemu.
Zdalna diagnostyka
Nowoczesne architektury automatyki coraz częściej wykorzystują funkcje zdalnej diagnostyki. Alarmy przemiennika i dane operacyjne mogą pomóc zespołom konserwacyjnym zidentyfikować problemy bez natychmiastowego wycofywania sprzętu z eksploatacji.
Jakie funkcje ochronne należy wziąć pod uwagę?
Napęd o zmiennej prędkości działa pomiędzy zasilaniem elektrycznym a silnikiem, dlatego wymaga zabezpieczenia zarówno na poziomie elektroniki mocy, jak i na poziomie sterowania silnikiem.
Zabezpieczenie nadprądowe
Nadmierny prąd może wynikać z przeciążenia mechanicznego, zwarcia, awarii silnika, nieprawidłowych parametrów silnika lub nagłych zmian obciążenia.
Napęd monitoruje prąd wyjściowy i może reagować zgodnie ze swoją strategią ochrony.
Ochrona przeciwprzepięciowa
Napięcie obwodu pośredniego może wzrosnąć z powodu zakłóceń w zasilaniu lub energii regeneracyjnej podczas zwalniania. Napęd może wywołać reakcję przepięciową, gdy obwód DC przekroczy dopuszczalny zakres.
Zabezpieczenie podnapięciowe
Niskie napięcie wejściowe może mieć wpływ na działanie przemiennika i wydajność silnika. Przemiennik monitoruje stan obwodu DC i warunki wejściowe i może reagować zgodnie ze swoją logiką zabezpieczeń.
Ochrona przed przegrzaniem
Półprzewodniki mocy, radiatory, wentylatory chłodzące i inne komponenty wytwarzają ciepło podczas pracy. Czujniki temperatury mogą monitorować obszary krytyczne i inicjować reakcję ochronną w przypadku przekroczenia limitów.
Przeciążenie silnika
Zachowanie termiczne silnika zależy od prądu, prędkości, chłodzenia i obciążenia roboczego. Elektroniczne zabezpieczenie przed przeciążeniem oparte na przemienniku może wykorzystywać prąd silnika i skonfigurowane parametry do oszacowania obciążenia termicznego.
Zabezpieczenie przed zwarciem doziemnym i wyjściem
Przemiennik może monitorować nieprawidłowe warunki prądu i wykrywać pewne błędy wyjściowe. Zewnętrzne urządzenia zabezpieczające pozostają ważne, ponieważ ochrona napędu nie zastępuje prawidłowo zaprojektowanej ochrony przed napędem.
| Funkcja ochrony | Możliwa przyczyna | Reakcja napędu |
|---|---|---|
| Nadprądowe | Przeciążenie, zwarcie, żądanie przyspieszenia | Alarm, ograniczenie prądu lub wyłączenie awaryjne |
| Przepięcie | Zakłócenie regeneracji lub zasilania | Wyłączenie, sterowanie zwalnianiem lub inne działanie zabezpieczające |
| Podnapięcie | Spadek lub przerwa w dostawach | Alarm, kontrolowane zatrzymanie lub wyłączenie |
| Nadmierna temperatura | Wysokie obciążenie, wysoka temperatura otoczenia, awaria chłodzenia | Alarm lub wyłączenie ochronne |
| Przeciążenie silnika | Nadmierne, długotrwałe obciążenie silnika | Ochrona termiczna lub wyłączenie |
| Błąd wyjścia | Usterka kabla silnika lub silnika | Wyłączenie ochronne |
Ustawienia zabezpieczające wymagają prawidłowych danych silnika
Algorytmy zabezpieczeń często zależą od prądu silnika, mocy, napięcia, częstotliwości, charakterystyki termicznej lub skonfigurowanych ograniczeń roboczych.
Nieprawidłowe dane silnika mogą zatem mieć wpływ zarówno na wydajność, jak i na zachowanie ochronne.
Ochrona zewnętrzna pozostaje konieczna
Wewnętrzne funkcje zabezpieczające przemiennika nie eliminują konieczności stosowania odpowiednio dobranych wyłączników automatycznych, bezpieczników, rozłączników, uziemienia i praktyk instalacyjnych znajdujących się przed napędem.
Cały układ elektryczny wymaga skoordynowanej ochrony.
Bezpieczne wyłączenie
Bezpieczeństwo na poziomie maszyny może wymagać kontrolowanego usuwania momentu obrotowego, wejść bezpieczeństwa, obwodów zatrzymania awaryjnego, blokad lub dedykowanych funkcji zapewniających bezpieczeństwo.
Bezpieczeństwo należy projektować w oparciu o ocenę ryzyka maszyny, a nie opierać się wyłącznie na standardowych danych wejściowych dotyczących uruchamiania/zatrzymywania.
W jaki sposób środowisko instalacji i konstrukcja obudowy wpływają na wybór?
Wydajność elektryczna zależy częściowo od sposobu instalacji falownika. Ten sam napęd może zachowywać się inaczej w małej, szczelnej obudowie i dobrze wentylowanym panelu sterowania.
Temperatura otoczenia
Półprzewodniki mocy generują ciepło, a temperatura otoczenia określa, jak skutecznie przemiennik może je rozproszyć.
Wysoka temperatura otoczenia może wymagać obniżenia wartości znamionowych prądu lub dodatkowego chłodzenia, w zależności od specyfikacji produktu.
Wentylacja
Przepływ powietrza w szafie powinien umożliwiać odprowadzanie ciepła z napędu. Zablokowane otwory wentylacyjne, niewystarczająca wydajność wentylatora lub złe rozmieszczenie szafy mogą podnieść temperaturę wewnętrzną.
Luz montażowy
Napędy wymagają określonego odstępu wokół otworów wentylacyjnych i powierzchni generujących ciepło. Dokładne odległości zależą od konstrukcji produktu.
Wysokość
Na większych wysokościach gęstość powietrza maleje, co może mieć wpływ na wydajność chłodzenia. Niektóre instalacje przemienników wymagają obniżenia wartości znamionowych powyżej określonych wysokości.
Kurz i zanieczyszczenia
Środowiska przemysłowe mogą zawierać przewodzący pył, włókna tekstylne, mgłę olejową, wilgoć lub zanieczyszczenia chemiczne. Wymagania dotyczące ochrony obudowy i konserwacji powinny odzwierciedlać warunki panujące w miejscu instalacji.
| Warunki instalacji | Potencjalny efekt | Odpowiedź projektowa |
|---|---|---|
| Wysoka temperatura otoczenia | Zmniejszony margines chłodzenia | Ocena termiczna i możliwe obniżenie wartości znamionowych |
| Ograniczony przepływ powietrza | Akumulacja ciepła | Popraw wentylację szafki |
| Duża wysokość | Zmniejszona zdolność chłodzenia powietrzem | Przestrzegaj wymagań dotyczących obniżania wartości znamionowych związanych z wysokością |
| Pył | Zanieczyszczenie ścieżek chłodzenia | Odpowiednia obudowa i plan konserwacji |
| Wilgoć | Ryzyko elektryczne i korozyjne | Właściwa ochrona środowiska |
| Wysoka częstotliwość przełączania | Dodatkowe straty i zakłócenia elektromagnetyczne | Prawidłowe parametry i konstrukcja kabla |
Uwagi dotyczące kompatybilności elektromagnetycznej
Przełączanie wysokiej częstotliwości powoduje emisję elektromagnetyczną. Kable silnika, uziemienie, ekranowanie, filtry i konstrukcja obudowy mogą wpływać na kompatybilność elektromagnetyczną.
Długie kable silnika mogą wymagać szczególnej uwagi, ponieważ pojemność kabla może wpływać na obwód wyjściowy.
Długość kabla silnika
Maksymalna dozwolona długość kabla silnika zależy od konstrukcji przemiennika częstotliwości, charakterystyki przełączania, izolacji silnika, konstrukcji kabla oraz dowolnego filtra wyjściowego lub dławika.
Informacje te należy sprawdzić w dokumentacji produktu przed instalacją.
Rozpraszanie ciepła wewnątrz obudowy
Ważne jest, aby uwzględnić ciepło generowane nie tylko przez przemiennik, ale także przez styczniki, zasilacze, rezystory hamowania, sterowniki PLC, transformatory i inne komponenty.
Całkowite obciążenie termiczne określa, czy szafa wymaga wentylatorów, klimatyzacji, czy innej strategii chłodzenia.
Odstępy elektryczne i okablowanie
Okablowanie zasilające i sterujące powinno być odpowiednio poprowadzone. Oddzielenie wrażliwych przewodów komunikacyjnych i analogowych od wysokoprądowych ścieżek przełączania może zmniejszyć zakłócenia.
Jak należy zarządzać energią hamowania, regeneracją i zwalnianiem?
Kiedy silnik elektryczny zwalnia, układ wirujący nie traci natychmiast swojej energii kinetycznej. Ta energia musi gdzieś odejść. W zależności od architektury napędu może ono zostać rozproszone w postaci ciepła lub zawrócone do sieci elektrycznej.
Skąd pochodzi energia regeneracyjna
Regeneracja zwykle ma miejsce, gdy obciążenie napędza silnik szybciej niż zadana prędkość elektryczna. Typowymi przykładami są zwalnianie i opuszczanie ładunków przy dużej bezwładności.
Silnik zachowuje się wówczas tymczasowo jak generator, wysyłając energię elektryczną z powrotem do obwodu prądu stałego przemiennika częstotliwości.
Wzrost napięcia obwodu pośredniego
Bez odpowiedniej ścieżki zarządzania energią energia regeneracyjna podnosi napięcie obwodu pośredniego. Jeśli napięcie przekroczy limit roboczy przemiennika, może nastąpić wyłączenie spowodowane przepięciem.
Rezystor hamowania
Rezystor hamowania zapewnia kontrolowaną ścieżkę dla odzyskanej energii. Obwód hamowania włącza rezystor do działania, gdy napięcie obwodu pośredniego osiągnie odpowiedni próg.
Hamowanie regeneracyjne
Regeneracyjne systemy napędowe mogą zwracać energię do źródła prądu przemiennego. Jest to przydatne, gdy regeneracja występuje często lub gdy energia hamowania stanowi znaczną część pracy maszyny.
| Metoda zarządzania energią | Podstawowa zasada | Typowe warunki zastosowania |
|---|---|---|
| Długa rampa zwalniania | Zmniejsza moc regeneracyjną poprzez wydłużenie czasu zatrzymania | Maszyny, które tolerują wolniejsze zatrzymanie |
| Rezystor hamowania | Przekształca energię regeneracyjną w ciepło | Powtarzające się lub szybkie zwalnianie |
| Napęd regeneracyjny | Zwraca energię do źródła prądu przemiennego | Częsta lub znaczna operacja regeneracyjna |
| Hamulec mechaniczny | Wykorzystuje tarcie fizyczne do zatrzymania lub utrzymania ładunku | Wciągniki, zabezpieczenie, warunki obciążenia stacjonarnego |
Aplikacje do podnoszenia
Wciągniki i systemy podnoszenia wymagają szczególnej uwagi, ponieważ zawieszony ładunek może napędzać silnik podczas opuszczania. Regeneracja elektryczna i utrzymywanie mechaniczne to odrębne kwestie.
Do utrzymania obciążenia po zatrzymaniu silnika może być wymagany hamulec mechaniczny.
Maszyny o dużej bezwładności
Wirówki, duże wentylatory, rolki i urządzenia napędzane kołem zamachowym mogą magazynować znaczną energię mechaniczną.
Próba szybkiego zatrzymania takiego układu może spowodować przekroczenie zdolności hamowania przemiennika, chyba że zostanie zainstalowany odpowiedni system zarządzania energią.
Konstrukcja termiczna rezystora hamowania
Rezystory hamowania mogą nagrzewać się podczas pracy i wymagają odpowiedniej wentylacji oraz fizycznego oddzielenia od elementów wrażliwych na ciepło.
Cykl pracy rezystora należy obliczyć na podstawie rzeczywistego wzorca pracy maszyny.
W jakich zastosowaniach przemysłowych można stosować przemienniki o zmiennej prędkości?
Napędy o zmiennej częstotliwości są stosowane w wielu sektorach przemysłu, ponieważ różne maszyny wymagają kontrolowanej prędkości i momentu obrotowego silnika.
Sterowanie prędkością, kontrolowane przyspieszenie, sterowanie kierunkiem i koordynacja z maszynami znajdującymi się przed lub za maszyną.
Regulowana prędkość silnika do kontroli przepływu procesu, zarządzania ciśnieniem i miękkiego rozruchu.
Sterowanie przepływem powietrza o zmiennej prędkości i płynne przyspieszanie w systemach wentylacyjnych i procesowych.
Kontrolowana prędkość, powtarzalne przyspieszenie, komunikacja ze sterownikami PLC i koordynacja pomiędzy sekcjami maszyny.
Sterowanie start-stop, zsynchronizowany ruch, hamowanie i precyzyjne zarządzanie prędkością przenośnika.
Kontrola prędkości i momentu obrotowego w mieszalnikach, walcach, wytłaczarkach, urządzeniach nawijających i podobnych maszynach przemysłowych.
Systemy przenośnikowe
Przenośniki często wymagają płynnego przyspieszania i zwalniania. Nagłe zmiany momentu obrotowego mogą powodować poślizg paska, niestabilność produktu, wstrząs mechaniczny lub niepotrzebne zużycie.
Gdy wiele przenośników współpracuje ze sobą, prędkości odniesienia można koordynować za pomocą sterownika PLC lub sieci.
Lakierki
Zastosowania pomp często wymagają zmiany prędkości w zależności od warunków procesu. Napęd może otrzymać wartość zadaną z czujnika ciśnienia, sterownika przepływu lub sterownika PLC i odpowiednio dostosować prędkość silnika.
Wybór nadal wymaga zwrócenia uwagi na typ pompy i zachowanie przy obciążeniu, ponieważ nie wszystkie pompy mają identyczną charakterystykę momentu obrotowego.
Fani
Wentylatory mogą mieć charakterystykę momentu obrotowego silnie zależną od prędkości. Sterowanie zmienną prędkością może zatem zapewnić elastyczną metodę regulacji przepływu powietrza.
Aplikacje z silnikiem wentylatora powinny również uwzględniać minimalną prędkość, chłodzenie silnika i zakres pracy podłączonego wentylatora.
Maszyny pakujące
Urządzenia pakujące mogą obejmować kilka silników pracujących w koordynacji. Napędy mogą wymagać szybkiej reakcji, powtarzalnej kontroli prędkości, komunikacji ze sterownikiem maszyny i precyzyjnych profili przyspieszenia.
Systemy nawijania i rozwijania
Maszyny do nawijania mogą wymagać skoordynowanej kontroli prędkości i momentu obrotowego w miarę zmiany średnicy rolki. Kontrola napięcia może obejmować czujniki sprzężenia zwrotnego i bardziej zaawansowane strategie kontroli.
Miksery i mieszadła
Mieszalniki mogą wykazywać zmieniające się zapotrzebowanie na moment obrotowy, ponieważ zmienia się lepkość produktu i warunki procesu. Wysoki moment rozruchowy i zdolność do przeciążania mogą zatem być istotnymi kryteriami wyboru.
Obrabiarki
Obrabiarki mogą kłaść większy nacisk na dynamiczną reakcję i dokładność prędkości. Być może konieczne będzie zintegrowanie technologii napędów z bardziej wyrafinowanymi architekturami sterowania ruchem.
| Aplikacja | Typowe wymagania dotyczące napędu | Ważne szczegóły wyboru |
|---|---|---|
| Przenośnik | Kontrolowane przyspieszenie i prędkość | Moment rozruchowy i hamowanie |
| Pompa | Zmienna prędkość | Przepływ, ciśnienie, chłodzenie silnika |
| Wentylator | Zmienna prędkość | Krzywa obciążenia i minimalna prędkość |
| Maszyna pakująca | Szybka i powtarzalna kontrola | Komunikacja i reakcja sterownika PLC |
| Mikser | Wysoka zdolność rozruchowa i przeciążeniowa | Profil momentu obrotowego i zmienność procesu |
| Maszyna do nawijania | Koordynacja prędkości i momentu obrotowego | Architektura sprzężenia zwrotnego i kontroli napięcia |
Zastosowania te pokazują, dlaczego nie można założyć, że ta sama moc falownika będzie pasować do każdej maszyny. Napęd należy dopasować do obciążenia mechanicznego, strategii sterowania i cyklu operacyjnego.
Jakich typowych błędów przy wyborze należy unikać inżynierów?
Najczęstsze błędy w doborze napędu pojawiają się, gdy inżynier patrzy na moc znamionową silnika i na tym się zatrzymuje. Wybór poprawny technicznie wymaga szerszej analizy.
- Dobór wyłącznie według kW:Wymagania dotyczące prądu silnika i przeciążenia aplikacji mogą być ważniejsze niż moc znamionowa.
- Ignorowanie momentu obciążenia:Obciążenie o stałym momencie obrotowym może wymagać innego wyboru napędu niż obciążenie o zmiennym momencie obrotowym.
- Ignorowanie warunków początkowych:Ciężkie obciążenia rozruchowe mogą wymagać dodatkowej wydajności prądowej.
- Pomijanie hamowania:Wysoka bezwładność lub opuszczanie ładunków może wytworzyć znaczną energię regeneracyjną.
- Ignorowanie temperatury otoczenia:Wysokie temperatury mogą wymagać obniżenia parametrów znamionowych napędu.
- Pomijając długość kabla silnika:Długie kable mogą wpływać na naprężenia izolacji i zachowanie elektromagnetyczne.
- Wybór złego interfejsu komunikacyjnego:Napęd musi pasować do sterownika PLC i architektury sieci.
- Ignorowanie chłodzenia silnika:Stały wysoki moment obrotowy przy niskiej prędkości może spowodować przegrzanie silnika.
- Użycie nieprawidłowych parametrów silnika:Złe dane dotyczące uruchomienia mogą mieć wpływ na sterowanie i ochronę.
- Ignorowanie zgodności zamienników:Fizycznie podobny napęd może nie mieć równoważnych zacisków, wymiarów, funkcji oprogramowania lub struktury parametrów.
Problem tylko z zasilaniem
Dwa silniki o tej samej mocy mogą mieć różne prądy znamionowe i różne charakterystyki momentu obrotowego. Dlatego też napęd należy dobierać na podstawie tabliczki znamionowej silnika i rzeczywistego profilu obciążenia.
Błąd stałego momentu obrotowego
Przenośnik, mieszalnik lub wytłaczarka może wymagać wysokiego momentu obrotowego w całym zakresie prędkości. Wybór napędu przeznaczonego głównie do obciążeń o zmiennym momencie obrotowym może nie zapewnić wymaganej odporności na przeciążenia.
Problem z hamowaniem po namyśle
Jeżeli maszyna wymaga szybkiego hamowania, przed zamówieniem napędu należy obliczyć wymagania dotyczące hamowania. Dodanie później osprzętu hamującego może spowodować problemy z panelem i układem termicznym.
Problem z chłodzeniem po namyśle
Chłodzenie napędu i silnika są połączone, ale nie identyczne. Napęd może pracować w granicach swoich własnych ograniczeń termicznych, podczas gdy silnik przegrzewa się przy niskiej prędkości, ponieważ jego wentylator zamontowany na wale obraca się zbyt wolno.
Problem niedopasowania komunikacji
Maszyna może korzystać z określonej sieci przemysłowej. Wybór napędu bez potwierdzenia wymaganej opcji komunikacji może wymusić późniejsze niepotrzebne zmiany sprzętowe.
Problem zastąpienia równa się równoważności
W przypadku wymiany starszego falownika nie należy dobierać nowego urządzenia wyłącznie na podstawie starej mocy znamionowej. Inżynierowie powinni porównać klasę napięcia, prąd, tryb sterowania, zaciski, wymiary, metodę hamowania, komunikację, funkcje bezpieczeństwa, oprogramowanie i kompatybilność silnika.
Jak należy wymienić lub zmodernizować istniejące systemy?
Wymiana falownika w istniejącej maszynie wymaga czegoś więcej niż porównania dwóch numerów katalogowych. Nowy napęd musi integrować się z istniejącą architekturą elektryczną, mechaniczną, sterującą i bezpieczeństwa.
Potwierdź istniejący silnik
Zacznij od sprawdzenia tabliczki znamionowej silnika i rzeczywistych warunków pracy. Silniki mogły zostać wymienione w trakcie eksploatacji maszyny, dlatego należy zweryfikować zainstalowany silnik, a nie całkowicie polegać na starej dokumentacji.
Zapisz istniejące parametry
Ważne parametry mogą obejmować napięcie silnika, prąd, częstotliwość, prędkość, czas przyspieszania, czas zwalniania, częstotliwość minimalną, częstotliwość maksymalną, tryb sterowania i ustawienia zabezpieczeń.
Sprawdź wymiary fizyczne
Zamienny dysk o odpowiednich parametrach elektrycznych może w dalszym ciągu nie przejść modernizacji, ponieważ przestrzeń w szafie jest inna.
Przed demontażem istniejącej jednostki należy sprawdzić otwory montażowe, wprowadzenie kabli, wentylację, położenie zacisków i odprowadzanie ciepła.
Sprawdź okablowanie wejściowe i wyjściowe
Potwierdź układ zasilania wejściowego, zaciski silnika, okablowanie sterujące, styki przekaźnika, sygnały analogowe, sygnały cyfrowe i kable komunikacyjne.
Sprawdź komunikację
Jeżeli istniejący napęd komunikuje się ze sterownikiem PLC lub systemem nadzoru, przed wymianą należy określić protokół i wymaganą mapę danych.
Przejrzyj funkcje bezpieczeństwa
Nowoczesne napędy mogą oferować funkcje związane z bezpieczeństwem, których nie posiadał oryginalny napęd. Modernizacja powinna ocenić, w jaki sposób nowe funkcje bezpieczeństwa współdziałają z architekturą bezpieczeństwa maszyny.
| Obszar modernizacji | Co zweryfikować | Możliwy problem, jeśli zostanie zignorowany |
|---|---|---|
| Silnik | Tabliczka znamionowa i dane eksploatacyjne | Nieprawidłowe ustawienia prądu lub sterowania |
| Gabinet | Wymiary i wentylacja | Problemy z montażem lub przegrzaniem |
| Okablowanie | Zaciski zasilania i sterowania | Opóźnienia w ponownym okablowaniu lub nieprawidłowe połączenia |
| Komunikacja | Protokół, adresowanie, mapowanie danych | Błąd integracji sterownika PLC |
| Hamowanie | Rezystor, tranzystor hamowania, czas zatrzymania | Przepięcie podczas zwalniania |
| Bezpieczeństwo | Funkcje zatrzymania awaryjnego i bezpiecznego momentu obrotowego | Niekompatybilna architektura bezpieczeństwa |
Konwersja parametrów
Różne rodziny napędów inaczej organizują parametry. Nawet jeśli produkt zamienny oferuje te same ustawienia funkcjonalne, numery parametrów i nazwy mogą się różnić.
Ustrukturyzowana lista konwersji parametrów może skrócić czas uruchamiania i zapobiec przypadkowemu pominięciu ważnych ustawień.
Autotuning silnika
Po instalacji może być wymagana procedura automatycznego strojenia lub identyfikacji silnika, w zależności od wybranego trybu sterowania.
Przed rozpoczęciem procedury silnik musi być w odpowiednim stanie.
Sekwencja testowa po wymianie
- Sprawdź okablowanie:Sprawdź zasilanie wejściowe, połączenia silnika, okablowanie sterujące, uziemienie i połączenia komunikacyjne.
- Wprowadź dane silnika:Dopasuj skonfigurowane wartości do rzeczywistej tabliczki znamionowej silnika.
- Sprawdź tryb sterowania:Potwierdź strategię działania wymaganą przez maszynę.
- Test przy niskiej prędkości:Potwierdź kierunek, prąd, wibracje i podstawowe zachowanie mechaniczne.
- Przyspieszenie testowe:Sprawdź rampę i reakcję momentu obrotowego pod reprezentatywnym obciążeniem.
- Testowanie opóźnienia:Sprawdź zachowanie obwodu DC i skuteczność hamowania.
- Komunikacja testowa:Weryfikuj polecenia PLC, informacje zwrotne o stanie, alarmy i dane sieciowe.
- Sprawdź ochronę:Sprawdź skonfigurowane limity i reakcje na błędy zgodnie z procedurą uruchomienia.
Co powinna zawierać specyfikacja profesjonalnego falownika?
Profesjonalna specyfikacja zapewnia dostawcy i zespołowi inżynieryjnemu wystarczającą ilość informacji, aby zidentyfikować prawidłową konfigurację produktu bez polegania na założeniach.
| Obszar specyfikacji | Informacje do zdefiniowania | Dlaczego to ma znaczenie |
|---|---|---|
| Aplikacja | Przenośnik, pompa, wentylator, mieszalnik, opakowanie, obrabiarka itp. | Określa charakterystykę sterowania i obciążenia |
| Typ silnika | Indukcja, magnes trwały, synchroniczny lub zdefiniowany | Określa zgodność sterowania |
| Napięcie silnika | Znamionowe napięcie silnika | Zapewnia kompatybilność elektryczną |
| Prąd silnika | Prąd znamionowy w amperach | Obsługuje dokładny rozmiar dysku |
| Moc silnika | Znamionowe kW lub KM | Zawiera podstawowe informacje dotyczące rozmiaru |
| Zakres prędkości | Minimalna, normalna i maksymalna prędkość robocza | Określa wymagania kontrolne |
| Przeciążać | Wymagany prąd przeciążenia i czas trwania | Dopasowuje pojemność napędu do obciążenia maszyny |
| Hamowanie | Czas zatrzymania, bezwładność, rezystor lub wymagania dotyczące regeneracji | Określa architekturę zarządzania energią |
| Komunikacja | Protokół PLC i wymagane dane | Zapewnia integrację automatyki |
| Środowisko | Temperatura, wysokość, wilgotność, kurz | Określa przydatność instalacji |
| Gabinet | Dostępne wymiary i sposób chłodzenia | Potwierdza fizyczną instalację |
| Bezpieczeństwo | Wymagane funkcje bezpieczeństwa i interfejsy | Dopasowuje funkcje napędu do bezpieczeństwa maszyny |
Zacznij od aplikacji maszynowej
Zidentyfikuj, co napędza silnik i opisz obciążenie mechaniczne. Ta sama moc silnika może służyć radykalnie różnym zastosowaniom.
Podaj pełne informacje z tabliczki znamionowej silnika
Uwzględnij napięcie silnika, prąd, częstotliwość, prędkość znamionową, moc, układ połączeń i typ silnika, jeśli są dostępne.
Określ zakres działania
Podaj prędkość minimalną, prędkość normalną, prędkość maksymalną, częstotliwość uruchamiania, częstotliwość zatrzymywania oraz ilość czasu, jaki maszyna spędza w różnych punktach pracy.
Zdefiniuj przeciążenie i szczytowy moment obrotowy
Jeżeli maszyna jest poddawana dużym obciążeniom rozruchowym, obciążeniom udarowym lub krótkim okresom zwiększonego momentu obrotowego, warunki te należy wyraźnie określić.
Zdefiniuj hamowanie
Określ żądany czas zatrzymania, bezwładność obciążenia, częstotliwość hamowania oraz to, czy aplikacja wymaga rezystora, układu regeneracyjnego czy hamulca mechanicznego.
Zdefiniuj architekturę sterowania
Określ, czy maszyna wykorzystuje sterowanie lokalne, cyfrowe wejścia/wyjścia, odniesienia analogowe, komunikację PLC, przemysłową sieć Ethernet lub platformę ruchu wyższego poziomu.
Zdefiniuj warunki środowiskowe
Temperatura otoczenia, temperatura obudowy, wilgotność, wysokość nad poziomem morza, kurz i inne czynniki środowiskowe mogą mieć wpływ na dopuszczalny zakres roboczy.
Zdefiniuj ograniczenia fizyczne
W przypadku montażu panelowego należy podać dostępną szerokość, wysokość, głębokość, prowadzenie kabli, przestrzeń wentylacyjną i ograniczenia dotyczące otworów montażowych.
Identyfikacja modelu jest szczególnie ważna w przypadku markowych produktów przemysłowych
Przy zakupie falownika uznanej marki ważny jest dokładny kod modelu. Niewielkie zmiany w przyrostku modelu mogą odpowiadać różnym klasom napięcia, wartościom znamionowym, opcjom, interfejsom komunikacyjnym lub generacji sprzętu.
Dlatego przy wymianie zainstalowanej jednostki kupujący powinni dostarczyć całą istniejącą tabliczkę znamionową lub kod produktu.
- Zidentyfikuj maszynę:Zdefiniuj napędzany sprzęt, cykl operacyjny i wymagania procesu.
- Zapisz dane silnika:Potwierdź moc, prąd, napięcie, częstotliwość, prędkość i typ silnika.
- Zdefiniuj zachowanie obciążenia:Zidentyfikuj stały moment obrotowy, zmienny moment obrotowy, dużą bezwładność lub inne charakterystyki obciążenia.
- Zdefiniuj kontrolę:Określ zakres prędkości, tryb sterowania, sprzężenie zwrotne i wymagania dotyczące reakcji.
- Zdefiniuj hamowanie:Ustal czas hamowania i warunki regeneracji.
- Zdefiniuj komunikację:Zidentyfikuj protokół PLC, interfejs i wymagane dane o stanie.
- Przejrzyj środowisko:Sprawdź temperaturę, wysokość, kurz, wilgotność i warunki chłodzenia.
- Sprawdź sprawność fizyczną:Sprawdź wymiary napędu, montaż, zaciski i dostęp do kabli.
- Potwierdź model:Sprawdź pełny numer części, klasę napięcia, prąd znamionowy i dostępne opcje.
- Uruchomienie planu:Przygotuj parametry silnika, logikę sterowania, procedury testowe i ustawienia kopii zapasowych.
Co powinien podać kupujący, prosząc o wycenę dostawcy?
- Kompletna tabliczka znamionowa silnika:Uwzględnij moc, napięcie, prąd, częstotliwość i prędkość.
- Istniejący model falownika:Podaj pełny numer modelu w przypadku wniosków o wymianę.
- Opis maszyny:Wyjaśnij zastosowanie i charakterystykę obciążenia.
- Zasilanie wejściowe:Podaj napięcie zasilania, fazę i częstotliwość.
- Wymagania kontrolne:Określ wymagania dotyczące sterowania lokalnego, wejść/wyjść, analogowych lub komunikacyjnych.
- Stan hamowania:Określ, czy wymagane jest szybkie zatrzymanie lub praca regeneracyjna.
- Warunki instalacji:W stosownych przypadkach podać wymiary szafy i informacje dotyczące środowiska.
Ten poziom informacji ułatwia dostawcy identyfikację produktu zgodnego pod względem technicznym, zamiast polegać na ogólnych zaleceniach dotyczących zakresu mocy.
W przypadku projektów wymiany i zaopatrzenia dokładna identyfikacja modelu jest szczególnie cenna, ponieważ markowe produkty automatyki przemysłowej są często dostępne w kilku ściśle powiązanych wariantach.
Często zadawane pytania
Jaka jest główna funkcja falownika Lenze?
Jego podstawową rolą jest regulacja pracy silnika poprzez kontrolowanie warunków wyjściowych prądu elektrycznego, takich jak częstotliwość i napięcie. W zależności od konkretnej rodziny produktów falownik może również zapewniać kontrolę rampy, kontrolę momentu obrotowego, funkcje hamowania, diagnostykę, komunikację i integrację automatyki.
Czy falownik może sterować prędkością silnika?
Tak. Dostosowując częstotliwość wyjściową i odpowiednie napięcie zgodnie z wybraną strategią sterowania, przetwornica częstotliwości może regulować prędkość silnika w określonym zakresie roboczym.
Czy falownik należy dobierać w zależności od mocy czy prądu silnika?
Jedno i drugie ma znaczenie, ale znamionowy prąd silnika jest szczególnie ważny, ponieważ stopnie wyjściowe przemiennika są zaprojektowane w oparciu o wydajność prądową. Należy również wziąć pod uwagę wymagania dotyczące przeciążenia aplikacji, ponieważ maszyny o tej samej mocy silnika mogą stawiać bardzo różne wymagania napędowi.
Co to jest sterowanie U/f?
Sterowanie U/f utrzymuje określoną zależność pomiędzy napięciem wyjściowym a częstotliwością. Jest to stosunkowo prosta metoda sterowania i może być odpowiednia do zastosowań, w których wystarczająca jest podstawowa kontrola prędkości.
Co to jest bezczujnikowe sterowanie wektorowe?
Bezczujnikowe sterowanie wektorowe szacuje zachowanie silnika i reguluje strumień i moment obrotowy w wielu zastosowaniach bez konieczności stosowania fizycznego enkodera prędkości. Może zapewnić lepszą wydajność przy niskich prędkościach i dynamikę w porównaniu z podstawowym sterowaniem U/f.
Kiedy informacja zwrotna od kodera jest przydatna?
Sprzężenie zwrotne enkodera może być przydatne, gdy maszyna wymaga ściślejszej regulacji prędkości, lepszej reakcji dynamicznej lub sterowania opartego na sprzężeniu zwrotnym. Zapotrzebowanie zależy od zastosowania i możliwości wybranej rodziny napędów.
Co powoduje, że falownik wyłącza się w wyniku przepięcia podczas zatrzymywania?
Gwałtowne zwalnianie obciążenia o dużej bezwładności może zwrócić energię z silnika do obwodu prądu stałego przemiennika, powodując wzrost napięcia obwodu prądu stałego. W zależności od zastosowania może być wymagana dłuższa rampa zwalniania, rezystor hamowania, układ regeneracyjny lub inna odpowiednia metoda hamowania.
Czy każde zastosowanie wymaga rezystora hamowania?
Nie. Zapotrzebowanie zależy od bezwładności obciążenia, czasu zatrzymania, cyklu operacyjnego, prędkości i energii regeneracyjnej. Zastosowania o niskiej bezwładności i powolnym zwalnianiu mogą go nie wymagać, natomiast maszyny o dużej bezwładności lub często zatrzymujące się mogą wymagać sprzętu hamującego.
Czy falownik może sterować pompą?
Tak. W pompach powszechnie stosuje się napędy o zmiennej prędkości, umożliwiające dostosowanie prędkości silnika do wymagań procesu. Dokładna strategia sterowania powinna uwzględniać typ pompy, warunki przepływu, minimalną prędkość, chłodzenie silnika i system kontroli procesu.
Czy falownik może sterować przenośnikiem?
Tak. W zastosowaniach przenośnikowych często wykorzystuje się napędy do kontroli prędkości, płynnego przyspieszania, kontrolowanego zatrzymywania, pracy do przodu i do tyłu oraz koordynacji z innymi sekcjami maszyny.
Dlaczego prąd silnika jest ważny przy wyborze napędu?
Elementy wyjściowe przetwornicy częstotliwości są zaprojektowane dla określonych poziomów prądu. Dwa silniki o tej samej mocy znamionowej mogą mieć różne prądy znamionowe, dlatego przemiennik częstotliwości należy dobrać do rzeczywistego prądu silnika z tabliczki znamionowej i wymagań dotyczących przeciążenia aplikacji.
Czy falownik może pracować z silnikiem przy niskiej prędkości w sposób ciągły?
To zależy od silnika i zastosowania. Standardowy silnik z chłodzeniem własnym może utracić wydajność chłodzenia przy niskiej prędkości. Jeżeli przy niskiej prędkości wymagany jest wysoki moment obrotowy, niezbędny może być niezależny wentylator chłodzący lub inny układ chłodzenia silnika.
W jaki sposób falownik komunikuje się ze sterownikiem PLC?
W zależności od produktu i konfiguracji, komunikacja może wykorzystywać cyfrowe wejścia/wyjścia, sygnały analogowe, sieci Fieldbus lub przemysłowy Ethernet. Napęd może wymieniać polecenia, informacje o stanie, wartości operacyjne, alarmy i dane diagnostyczne ze sterownikiem PLC.
Czy napęd można podłączyć do HMI?
Tak. Interfejs HMI może wyświetlać parametry napędu, stany pracy, alarmy i wybrane wartości procesowe. Może także zapewniać autoryzowane funkcje parametrów i poleceń, w zależności od architektury automatyki.
Jakie warunki środowiskowe należy sprawdzić?
Do ważnych warunków należą temperatura otoczenia, temperatura szafy, wysokość nad poziomem morza, wilgotność, kurz, mgła olejowa, wibracje, wentylacja i inne zanieczyszczenia. Czynniki te mogą wpływać na wydajność napędu i przydatność instalacji.
Dlaczego długość kabla silnika ma znaczenie?
Długie kable silnikowe zwiększają pojemność kabla i mogą wpływać na zachowanie kształtu fali wyjściowej oraz naprężenie izolacji. Dopuszczalną długość przewodów należy sprawdzić z dokumentacją techniczną napędu oraz z wymaganymi filtrami wyjściowymi lub dławikami.
Czy inny falownik może zastąpić istniejący napęd Lenze?
Wymiana z innej rodziny produktów może być możliwa, należy ją jednak traktować raczej jako zamiennik inżynieryjny niż bezpośrednie założenie równoważności. Należy porównać napięcie, prąd, tryb sterowania, hamowanie, wymiary, zaciski, komunikację, oprogramowanie, funkcje bezpieczeństwa i kompatybilność silnika.
Co należy sprawdzić przy wymianie istniejącego napędu?
Sprawdź kompletny istniejący numer modelu, dane silnika, napięcie zasilania, prąd znamionowy, wymiary szafy, zaciski, układ hamulcowy, okablowanie sterujące, komunikację PLC, interfejsy bezpieczeństwa, długość kabla i istniejące ustawienia parametrów.
Jaka jest zdolność przeciążeniowa napędu?
Zdolność do przeciążenia wskazuje, ile prądu może dostarczyć przemiennik powyżej swojej wartości znamionowej ciągłej przez określony czas. Dokładna specyfikacja dotycząca przeciążenia różni się w zależności od produktu i kategorii zastosowania, dlatego wymaganą wydajność maszyny należy porównać z danymi producenta.
Dlaczego napęd może się przegrzać nawet wtedy, gdy silnik nie jest w pełni obciążony?
Temperatura przemiennika zależy od strat przełączania, temperatury otoczenia, wentylacji obudowy, częstotliwości nośnej, odstępów między instalacjami i innych warunków. Napęd może pracować w pobliżu granicy termicznej z powodu słabego chłodzenia, nawet przy umiarkowanym obciążeniu silnika.
Czy ten sam napęd można zastosować zarówno do pomp, jak i przenośników?
Być może, jeśli dysk obsługuje obie aplikacje i parametry są odpowiednie. Jednakże strategia sterowania, wymagania dotyczące przeciążenia, hamowania i charakterystyka obciążenia mogą znacznie różnić się w przypadku pompy i przenośnika, dlatego należy sprawdzić dokładną konfigurację.
Jakie informacje powinien otrzymać dostawca w celu dopasowania produktów?
Przydatne informacje obejmują kompletny model falownika, dane z tabliczki znamionowej silnika, napięcie zasilania, typ aplikacji, wymagany zakres prędkości, stan przeciążenia, wymagania dotyczące hamowania, protokół komunikacyjny, wymiary szafy i środowisko instalacji.
Czy dostawca napędów to to samo, co producent napędów?
Nie. Dostawca lub dystrybutor może pozyskiwać, identyfikować, dopasowywać i dostarczać markowe napędy przemysłowe, nie będąc oryginalnym producentem. W przypadku projektów zakupowych szczególnie ważna jest zdolność dostawcy do zidentyfikowania prawidłowego modelu i konfiguracji.
W jaki sposób lepszy dobór falownika może poprawić sterowanie silnikiem przemysłowym?
Sterowanie silnikiem przemysłowym działa najlepiej, gdy napęd jest traktowany jako część całej maszyny, a nie jako izolowany element elektryczny. Silnik, obciążenie mechaniczne, architektura sterowania, układ hamulcowy, szafa, sterownik PLC, sieć komunikacyjna i urządzenia zabezpieczające mają wpływ na wymaganą konfigurację.
Pierwszym krokiem jest zrozumienie maszyny. Przenośnik, pompa, wentylator, mieszalnik, maszyna pakująca, system uzwojenia i obrabiarka mogą wymagać innego zachowania silnika, nawet jeśli ich silniki mają podobną moc znamionową.
Dane silnika stanowią podstawę elektryczną. Należy znać napięcie znamionowe, prąd, częstotliwość, prędkość, typ silnika i podłączenie. Następnie charakterystyka obciążenia dodaje następną warstwę: moment rozruchowy, moment ciągły, bezwładność, przyspieszanie, zwalnianie, zakres prędkości i obciążenie przeciążeniowe.
Metodę kontroli należy wybrać spośród tych wymagań. Podstawowe sterowanie U/f może być wystarczające w prostych zastosowaniach, natomiast sterowanie bezczujnikowe lub sterowanie wektorowe w zamkniętej pętli może zapewnić lepszy moment obrotowy i prędkość, gdy maszyna tego wymaga.
Hamowanie wymaga osobnej uwagi. Maszyny i systemy podnoszenia o dużej bezwładności mogą regenerować znaczną ilość energii podczas zwalniania. Prawidłowe rozwiązanie może obejmować dłuższą rampę hamowania, rezystor hamowania, układ regeneracyjny lub hamulec mechaniczny, w zależności od zastosowania.
Komunikacja stała się również centralnym elementem integracji nowoczesnych napędów przemysłowych. Cyfrowe wejścia/wyjścia, sygnały analogowe, sieci magistrali obiektowej i przemysłowy Ethernet umożliwiają podłączenie przetwornicy do sterownika PLC i szerszego systemu automatyki. Dlatego przed zakupem należy określić prawidłowy protokół i mapowanie danych.
Równie ważne jest projektowanie środowiskowe. Temperatura otoczenia, wentylacja szafy, wysokość nad poziomem morza, kurz, wilgotność, długość kabla silnika, kompatybilność elektromagnetyczna i fizyczne ograniczenia montażowe mogą mieć wpływ na pomyślne działanie.
W przypadku zamówień i prac zastępczych na szczególną uwagę zasługuje identyfikacja modelu. Markowy napęd przemysłowy może być oferowany w kilku zbliżonych do siebie wersjach, różniących się klasami napięcia, możliwościami prądowymi, interfejsami, wymiarami czy opcjami. Dlatego też przed wyborem produktu należy zweryfikować cały kod modelu.
Przy pozyskiwaniu afalownik Lenzenajlepszym rozwiązaniem jest dopasowanie najpierw dokładnego modelu i wymagań aplikacji, a następnie weryfikacja kompatybilności silnika, funkcji sterujących, komunikacji, hamowania, warunków instalacji i dokumentacji.
Potrzebujesz pomocy w dopasowaniu napędu Lenze do Twojej aplikacji?
Mao Huidostarcza markowe produkty automatyki przemysłowej i wspiera identyfikację modeli, dopasowywanie aplikacji, pozyskiwanie części zamiennych, sprawdzanie specyfikacji technicznych i przegląd konfiguracji dla projektów sterowania silnikami. Aby uzyskać szczegółowe informacje o produkcie i wymaganiach dotyczących aplikacji,skontaktuj się z nami.
