Co to jest Schneider ILM0702P01A0000 i jak obsługuje kompaktowy serwomechanizm?

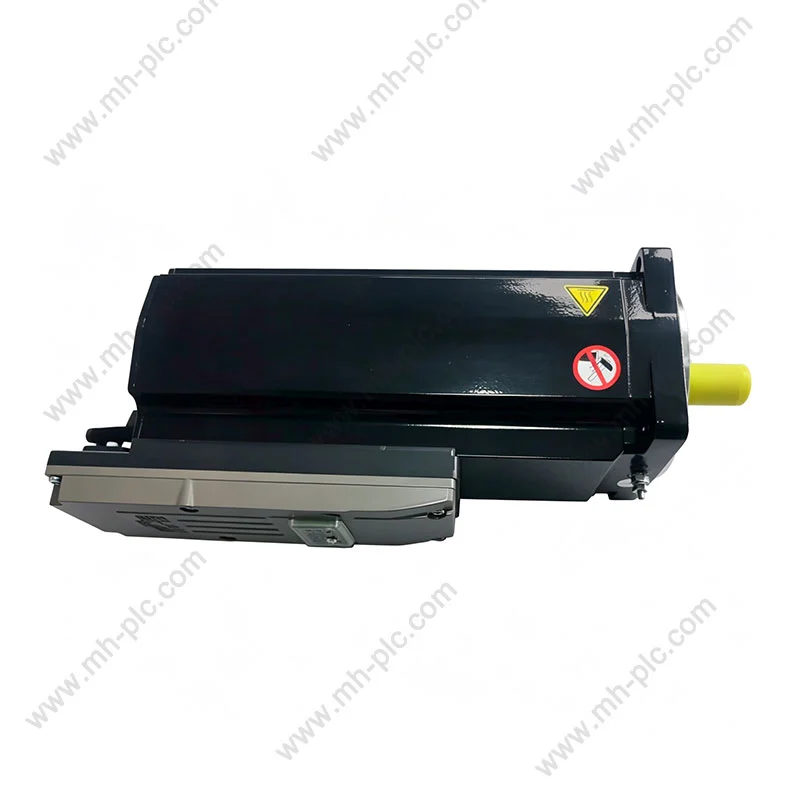

Co to jest Schneider ILM0702P01A0000?

Schneidera ILM0702P01A0000 to zintegrowany serwosilnik Lexium 62 ILM zaprojektowany dla architektur sterowania ruchem PacDrive 3. Schneider Electric określa go jako zintegrowany serwomotor o ciągłym momencie utyku wynoszącym 1,7 Nm, nominalnej mocy wyjściowej 720 W i nominalnej prędkości obrotowej 6000 obr./min. Podana konfiguracja nie obejmuje hamulca trzymającego.

W przeciwieństwie do konwencjonalnego układu, w którym silnik i elektronika napędu mogą być instalowane oddzielnie, zintegrowany moduł serwo przenosi ważne funkcje napędu do jednostki po stronie silnika. Architektura ta może być szczególnie użyteczna w maszynach wieloosiowych lub modułowych sekcjach mechanicznych, gdzie ważnymi celami projektowymi jest redukcja sprzętu w szafie i uproszczenie połączeń.

Schneider Electric opisuje architekturę ILM jako obsługującą technologię plug-and-play, szybkie połączenia wzajemne za pomocą kabli hybrydowych oraz redukcję okablowania i przestrzeni w szafie. W informacjach o produkcie producenta podano, że architektura może zapewnić do 70% mniej okablowania, do 90% mniej miejsca w szafie i do 90% mniej czasu na okablowanie, w zależności od zastosowania i konfiguracji systemu.

Jak działa zintegrowana architektura serwomechanizmów?

Kluczową koncepcją jest decentralizacja. Zamiast koncentrować każdy element napędu w centralnej szafce elektrycznej, zintegrowane moduły serwo przesuwają część sprzętu sterującego ruchem bliżej osi mechanicznej.

Takie podejście może być przydatne w przypadku maszyn zawierających wiele niezależnie sterowanych osi. Maszyna modułowa może mieć zespoły mechaniczne umieszczone w różnych pozycjach, podczas gdy elementy sterujące ruchem pozostają blisko odpowiedniego silnika. Rezultatem może być czystszy układ maszyny i mniej długich pojedynczych połączeń pomiędzy szafką centralną a każdą osią.

Konstrukcja jest szczególnie istotna, gdy konstruktorzy maszyn muszą zrównoważyć precyzyjny ruch z ograniczoną przestrzenią w szafie. Jednakże silnika zintegrowanego nie należy wybierać tylko dlatego, że jego rozmiar fizyczny lub moc znamionowa wydają się odpowiednie. Należy również sprawdzić kompatybilność elektryczną, architekturę sterownika, wymagania dotyczące sprzężenia zwrotnego, konstrukcję kabla, warunki termiczne, obciążenie mechaniczne i wymagania dotyczące bezpieczeństwa maszyny.

Jakie są główne specyfikacje?

Poniższe specyfikacje stanowią praktyczny punkt wyjścia do oceny ILM0702P01A0000. Informacje o produkcie i dokumentacja techniczna Schneider Electric identyfikują podstawowe wartości pokazane poniżej.

Dane dystrybutorów zewnętrznych podają również średnicę wału 11 mm, rozmiar kołnierza 70 mm i długość całkowitą 226 mm dla tego modelu. Jednakże w przypadku ostatecznego projektu maszyny rysunki wymiarowe i aktualną dokumentację techniczną producenta należy traktować jako odniesienie kontrolne.

Jak należy rozumieć moment obrotowy i prędkość?

Częstym błędem przy doborze serwa jest patrzenie tylko na prędkość maksymalną. Skuteczna oś ruchu wymaga, aby silnik spełniał pełny profil momentu obrotowego i prędkości danego zastosowania.

ILM0702P01A0000 ma prędkość nominalną 6000 obr/min i ciągły moment utyku 1,7 Nm. Udokumentowany maksymalny moment obrotowy utyku wynosi 7,6 Nm. Liczby te należy interpretować w kontekście warunków pracy producenta, a nie traktować je jako wartości zamienne.

• Ciągły moment obrotowy:istotne dla obciążeń, które muszą być utrzymywane przez dłuższy okres czasu.
• Maksymalny moment obrotowy:istotne dla przyspieszania, zwalniania lub krótkotrwałych szczytów obciążenia.
• Prędkość nominalna:pomaga określić, czy silnik może spełnić wymagany cykl maszyny.
• Bezwładność obciążenia:wpływa na przyspieszenie i dostrojenie serwa.
• Przełożenie transmisji:zmienia wymagania dotyczące momentu obrotowego i prędkości widziane przez silnik.

Dlatego inżynierowie powinni obliczyć rzeczywisty moment obciążenia, moment przyspieszenia, odzwierciedloną bezwładność, cykl pracy i wymaganą prędkość roboczą przed zatwierdzeniem silnika.

Dlaczego informacja zwrotna jest ważna?

Systemy serwo zależą od sprzężenia zwrotnego, aby określić, co faktycznie robi silnik. ILM0702P01A0000 wykorzystuje absolutne jednoobrotowe sprzężenie zwrotne SinCos Hiperface, przy czym dokumentacja producenta określa 128 okresów dla rozdzielczości sprzężenia zwrotnego prędkości.

W praktyce sprzężenie zwrotne pomaga systemowi sterowania monitorować położenie i prędkość, dzięki czemu można porównać zadany ruch z rzeczywistym zachowaniem silnika. Jest to niezbędne w zastosowaniach wymagających powtarzalnego pozycjonowania, skoordynowanych osi, kontrolowanego przyspieszenia i dokładnych profili ruchu.

Podczas wymiany istniejącego serwosilnika inżynierowie powinni zweryfikować typ sprzężenia zwrotnego, zamiast zakładać, że inny silnik o podobnej mocy i momencie obrotowym będzie poprawnie komunikował się z istniejącym systemem sterowania.

Jak może uprościć okablowanie maszyn?

Jedną z głównych zalet architektury ILM jest podejście do okablowania maszyn. Schneider Electric opisuje szybkie połączenia wzajemne przy użyciu kabli hybrydowych dla poziomów sygnału i mocy oraz podkreśla potencjalne zmniejszenie okablowania, przestrzeni w szafie i czasu okablowania.

Może to być szczególnie przydatne w maszynach wieloosiowych. Tradycyjne architektury mogą wymagać wielu połączeń zasilania silnika, sprzężenia zwrotnego i sterowania, aby przemieszczać się pomiędzy szafą a poszczególnymi silnikami. Zdecentralizowana architektura może zmienić ten układ fizyczny i uprościć modularyzację maszyn.

Gdzie można zastosować ten silnik serwo?

ILM0702P01A0000 jest przeznaczony do przemysłowych architektur sterowania ruchem, a nie do zastosowań silników ogólnego przeznaczenia. Jego zintegrowaną konstrukcję można uwzględnić w przypadku osi maszyn, gdzie wymagane jest kontrolowane pozycjonowanie, skoordynowany ruch i zdecentralizowana architektura napędu.

Przydatność zastosowania zależy od kompletnego projektu systemu. Przed wdrożeniem należy ocenić moment obrotowy silnika, prędkość, sprzężenie zwrotne, parametry środowiskowe, interfejs mechaniczny, kompatybilność sterownika i cykl pracy.

Co inżynierowie powinni sprawdzić przed instalacją?

Prawidłowa identyfikacja jest szczególnie istotna przy zakupie lub wymianie podzespołów automatyki przemysłowej. Przed instalacją ILM0702P01A0000 rozważ poniższą listę kontrolną:

1. Numer modelu:Upewnij się, że pełny numer części to ILM0702P01A0000.
2. Konfiguracja hamulca:Model ten nie jest wyposażony w hamulec trzymający.
3. Wymagania dotyczące zasilania:Sprawdź, czy architektura elektryczna systemu jest zgodna z udokumentowanym zakresem zasilania znamionowego 250–700 V.
4. Kompatybilność kontrolera:Potwierdź zgodność z zamierzoną architekturą PacDrive 3 i kontrolerem ruchu.
5. Informacja zwrotna:Sprawdź, czy system sterowania obsługuje określony układ sprzężenia zwrotnego.
6. Wymiary mechaniczne:Sprawdź kołnierz, średnicę wału, długość wału, orientację montażową i dostępny luz.
7. Charakterystyka obciążenia:Oblicz moment obrotowy, bezwładność, przyspieszenie, prędkość i cykl pracy.
8. Okablowanie:Użyj odpowiedniego, zatwierdzonego kabla i układu połączeń dla systemu.
9. Środowisko:Potwierdź temperaturę, kurz, wilgoć, wibracje i warunki instalacji zgodnie z odpowiednią dokumentacją.

Jakie kwestie związane z konserwacją należy wziąć pod uwagę?

Serwomotory to komponenty precyzyjne, dlatego konserwacja powinna koncentrować się na warunkach pracy, a także na samym silniku. Nadmierne ciepło, zanieczyszczenie, niewspółosiowość mechaniczna, uszkodzenie kabla, nietypowe wibracje lub nieprawidłowe obciążenie mogą mieć wpływ na wydajność systemu.

• Sprawdź stan mocowania mechanicznego i sprzęgła wału.
• Sprawdź kable i złącza pod kątem widocznego zużycia lub uszkodzenia.
• Monitoruj nietypowy wzrost temperatury.
• Zbadaj nieoczekiwane wibracje lub hałas.
• Przejrzyj powtarzające się błędy pozycji lub ruchu.
• Utrzymuj silnik i otaczający go obszar instalacji w określonych warunkach środowiskowych.
• Podczas diagnozowania sprzężeń zwrotnych, komunikacji lub usterek związanych z przemiennikiem należy korzystać z dokumentacji producenta.

Schneider Electric udostępnia obecnie dokumentację produktu, oprogramowanie do pobrania, zasoby dotyczące wyboru produktów oraz informacje o wymianie/zamiennikach na swojej stronie produktu.

Co kupujący powinni sprawdzić przed zakupem?

Zakupy w zakresie automatyki przemysłowej wymagają czegoś więcej niż tylko dopasowania nazwy produktu. Kupujący powinien ustalić, czy oferowany podzespół dokładnie odpowiada wymaganej konfiguracji maszyny.

Aktualne informacje o dystrybutorach ilustrują, dlaczego w momencie zakupu należy sprawdzić stan magazynowy i cenę. Na przykład dostępność i podane ceny różnią się w zależności od dystrybutora i regionu, natomiast strony regionalne firmy Schneider Electric mogą wyświetlać orientacyjne ceny i informacje dotyczące zakupów specyficzne dla tego rynku.

Zintegrowana architektura serwo a konwencjonalne napędy szafowe

Żadnej architektury nie należy traktować jako uniwersalnej. Właściwy wybór zależy od topologii maszyny, liczby osi, ograniczeń szafy, warunków środowiskowych, wymagań serwisowych, architektury sterowania i całego projektu instalacji.

Często zadawane pytania

Uwagi końcowe

Schneidera ILM0702P01A0000 to wyspecjalizowany zintegrowany serwomotor z rodziny Lexium 62 ILM. Jego moc znamionowa 720 W, ciągły moment utyku 1,7 Nm, prędkość nominalna 6000 obr./min, absolutne sprzężenie zwrotne SinCos Hiperface z jednym obrotem i konfiguracja bez hamulców sprawiają, że jest to jasno zdefiniowany komponent, a nie typowy serwomotor.

Jego zintegrowana architektura jest szczególnie istotna dla konstruktorów maszyn pracujących z urządzeniami modułowymi, wieloosiowymi lub o ograniczonej przestrzeni. Potencjalne zmniejszenie przestrzeni szafy i okablowania może uprościć architekturę maszyny, podczas gdy konstrukcja do montażu w terenie może obsługiwać bardziej rozproszone układy sprzętu. Schneider Electric szczególnie podkreśla redukcję okablowania, przestrzeni w szafie i czasu okablowania jako cechy charakterystyczne podejścia ILM.

W przypadku projektów zakupu i wymiany najważniejszym krokiem jest weryfikacja pełnej konfiguracji, a nie dopasowywanie modelu wyłącznie na podstawie wyglądu lub mocy. Przed instalacją należy sprawdzić kompatybilność elektryczną, architekturę sterownika, sprzężenie zwrotne, wymiary mechaniczne, wymagania dotyczące hamulców, warunki środowiskowe, konfigurację kabli i obciążenie maszyny.
