Co sprawia, że ​​Schneider ILM1001P01A0000 jest praktycznym, zintegrowanym rozwiązaniem serwo?

W nowoczesnej automatyce maszyn wydajność ruchu zależy nie tylko od samej mocy silnika. Inżynierowie muszą także wziąć pod uwagę przestrzeń szafy, złożoność okablowania, dokładność sprzężenia zwrotnego, wymagania instalacyjne, dopuszczalny moment obrotowy i długoterminową użyteczność. TheSchneidera ILM1001P01A0000rozwiązuje te wyzwania, łącząc serwo silnik i zintegrowana architektura napędu w jeden komponent ruchu montowany na miejscu.

Zrozumienie Schneidera ILM1001P01A0000

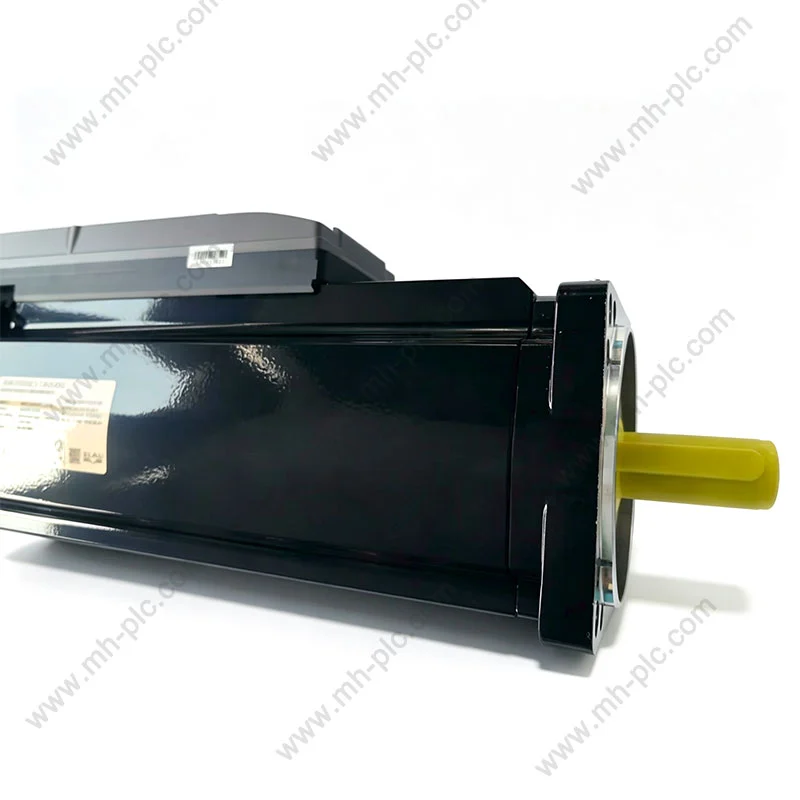

Schneidera ILM1001P01A0000 to nie tylko konwencjonalny, samodzielny silnik serwo. Należy do rodziny Lexium 62 ILM i integruje elektronikę napędu z silnikiem, umożliwiając raczej umieszczenie elementu ruchu bliżej mechanizmu maszyny niż wymaganie, aby cała elektronika napędu znajdowała się w centralnej szafie sterowniczej. Schneider Electric identyfikuje urządzenie jako zintegrowany napęd z silnikiem 100 mm kołnierzowy, pojedynczy zespół silnika, gładki wał, jednoobrotowe sprzężenie zwrotne SinCos i brak hamulca.

Architektura ta może być szczególnie cenna w przypadku maszyn modułowych. Zamiast zaprojektowanie każdej osi ruchu wokół tradycyjnego układu silnik + napęd szafy, konstruktorzy maszyn mogą rozmieszczać komponenty ruchu bliżej poszczególnych modułów maszyn. Rezultatem może być czystsza architektura maszyny i potencjalnie prostsza rozbudowa wymaganych jest kilka niezależnych osi.

Najważniejsze dane techniczne w skrócie

Prawidłowa identyfikacja techniczna to pierwszy krok przy wyborze serwa zamiennego komponent. Poniższe specyfikacje opierają się na danych produktu producenta oraz towarzyszącą dokumentację techniczną.

Specyfikacje należy zawsze sprawdzać w oparciu o najnowszą dokumentację producenta oraz dokładną konfigurację maszyny przed instalacją.

Jak pomaga zintegrowana architektura serwomechanizmów

Konwencjonalne systemy serwo zwykle oddzielają silnik od napędu. Ten układ może działać wyjątkowo dobrze, ale może wymagać znacznej przestrzeni w szafie, okablowania zasilającego, okablowanie sprzężenia zwrotnego i dodatkowe prace inżynieryjne, gdy maszyna zawiera wiele osi.

Architektura ILM przyjmuje inne podejście, integrując bezpośrednio dysk serwosilnik. W przypadku maszyn modułowych może to zmniejszyć ilość sprzętu sterującego które muszą być skoncentrowane w głównej szafce elektrycznej.

Rzeczywista redukcja okablowania, objętości szafy i czasu instalacji zależy od kompletny projekt systemu. Korzyści te należy zatem oceniać na poziomie maszyny, a nie zakładane na podstawie samej specyfikacji silnika.

Typowe problemy związane ze sterowaniem ruchem, które może rozwiązać

Wybór serwomotoru należy rozpocząć od problemów z maszyną, a nie od awarii numer katalogowy. Kilka powtarzających się problemów sprawia, że zintegrowana technologia serwo jest atrakcyjna dla konstruktorów nowoczesnych urządzeń.

1. Ograniczona przestrzeń w szafce elektrycznej:Maszyny z wieloma osiami serwo mogą szybko zająć cenną objętość szafki. A rozproszona architektura może pomóc w przeniesieniu niektórych funkcji ruchu bliżej osi.
2. Złożone okablowanie napędu silnikowego:Tradycyjne systemy mogą obejmować oddzielne połączenia zasilania silnika, sprzężenia zwrotnego i sterowania. Właściwie zaprojektowana zintegrowana architektura może zmniejszyć złożoność całości strategia połączenia.
3. Trudna rozbudowa maszyny modułowej:Maszyny często wymagają opcjonalnych stacji lub dodatkowych modułów ruchu. Rozproszona Architektura serwo może obsługiwać bardziej elastyczne układy mechaniczne.
4. Niespójność pozycjonowania:Niezawodne sprzężenie zwrotne jest niezbędne dla kontrolowanego ruchu. ILM1001P01A0000 wykorzystuje absolutny jednoobrotowy system sprzężenia zwrotnego SinCos Hiperface.
5. Niepewność zastępcza:Zakup podobnie wyglądającego silnika bez sprawdzania wału, hamulca, sprzężenia zwrotnego, mocy, i specyfikacje montażowe mogą powodować problemy ze zgodnością.

Funkcje wydajności, które mają znaczenie w praktyce

Jedną z najważniejszych cech Schneidera ILM1001P01A0000 jest związek pomiędzy mocą, momentem obrotowym, prędkością i sprzężeniem zwrotnym. Urządzenie zapewnia moc nominalną 600 W moc wyjściowa i prędkość nominalna 3000 obr./min. Jego nominalny moment obrotowy wynosi 1,9 N·m, natomiast Ciągły moment utyku jest określony na poziomie 2,5 N·m, a szczytowy moment utyku na poziomie 9,6 N·m.

Liczb tych nie należy interpretować jako wymiennych wskaźników operacyjnych. Dla na przykład szczytowy moment obrotowy nie oznacza, że maszyna może pracować w sposób ciągły przy 9,6 N·m. Rzeczywisty cykl pracy, profil przyspieszenia, warunki termiczne i ruch ustawienia sterownika określają, czy dana aplikacja jest odpowiednia.

Informacje zwrotne to kolejna ważna kwestia. W modelu zastosowano absolutny jednoobrotowy System sprzężenia zwrotnego SinCos Hiperface ze 128 okresami. Taka jest architektura sprzężenia zwrotnego szczególnie istotne w zastosowaniach, w których kontrolowane jest pozycjonowanie i sprzężenie zwrotne prędkości mają kluczowe znaczenie dla wydajności maszyny.

Odpowiednie zastosowania przemysłowe

Ponieważ ILM1001P01A0000 jest częścią ekosystemu PacDrive 3, jest szczególnie istotne dla zautomatyzowanych maszyn, które wymagają skoordynowanego ruchu serwo. Dokładny przydatność zależy od kompletnego sterownika i architektury maszyny.

Modelu nie należy automatycznie uważać za odpowiedni dla każdej maszyny w nich zawartej kategorie. Inżynieria zastosowań pozostaje niezbędna, szczególnie w zastosowaniach pionowych osiach, obciążeniach o dużej bezwładności, maszynach o dużej liczbie cykli lub środowiskach o nietypowych elementach mechanicznych lub warunki termiczne.

Uwagi dotyczące instalacji i integracji

Pomyślna instalacja zaczyna się od zgodności mechanicznej. ILM1001P01A0000 wykorzystuje kołnierz silnika 100 mm i średnicę wału 19 mm przy długości wału 40 mm. Układ montażowy zawiera cztery otwory montażowe.

• Przed montażem mechanicznym sprawdzić wymiary kołnierza silnika.
• Sprawdź średnicę wału 19 mm względem sprzęgła lub przekładni.
• Sprawdź długość wału i dostępny luz mechaniczny.
• Sprawdź układ otworów montażowych i wymagania dotyczące elementów złącznych.
• Potwierdź, że aplikacja nie wymaga hamulca trzymającego.
• Sprawdź sprzężenie zwrotne i kompatybilność systemu sterowania.
• Sprawdź wymagania dotyczące zasilania całego układu ruchu.
• Przejrzyj warunki środowiskowe, w tym temperaturę, zanieczyszczenie i wilgotność.
• Stosuj odpowiednie kable, złącza, uziemienie i środki ochronne.

Model jest dostarczany bez hamulca trzymającego. Jest to szczególnie ważne dla osie pionowe lub aplikacje, w których ładunek musi pozostać nieruchomy podczas zasilania serwa jest usuwany. W takich przypadkach projektant maszyny musi określić, czy niezależny wymagane jest mechaniczne rozwiązanie trzymające lub inna konfiguracja silnika.

Należy zapoznać się z dokumentacją produktu firmy Schneider w celu uzyskania dokładnych danych elektrycznych, wymagania mechaniczne, rozruchowe i bezpieczeństwa mające zastosowanie do instalacji.

Co sprawdzić przed złożeniem zamówienia

Projekty wymiany często kończą się niepowodzeniem, ponieważ kupujący potwierdza tylko numer części i wygląd fizyczny. Lepszy proces zakupowy weryfikuje kompletną konfigurację.

Dostępność może się także różnić w zależności od regionu i kanału dystrybucji. firmy Schneider Electric aktualna lista produktów określa ten model jako produkt niedostępny w USA kontekście dystrybucji, więc kupujący powinni potwierdzić aktualny czas realizacji i region dostępność, zamiast zakładać natychmiastowe zapasy.

Kwestie dotyczące konserwacji i niezawodności

Systemy serwo to precyzyjne elementy ruchu, dlatego konserwacja zapobiegawcza powinna się skupiać na całym układzie mechanicznym i elektrycznym, a nie na samym silniku.

1. Sprawdź połączenia mechaniczne:Sprawdź elementy montażowe, sprzęgła i elementy przekładni pod kątem poluzowania lub nietypowe zużycie.
2. Monitoruj zachowanie operacyjne:Mogą wskazywać nieoczekiwane wibracje, hałas, wzrost temperatury lub odchylenie od położenia wystąpienia problemów mechanicznych lub elektrycznych.
3. Sprawdź okablowanie:Sprawdź połączenia zasilania i sprzężenia zwrotnego pod kątem uszkodzeń, poluzowań lub zanieczyszczeń.
4. Przejrzyj obciążenia aplikacji:Maszyna, która stopniowo zwiększała swoją ładowność, może w końcu przekroczyć oryginał projekt ruchu.
5. Utrzymuj prawidłowe warunki środowiskowe:Podanego stopnia ochrony IP54 nie należy interpretować jako zezwolenia na odsłonięcie silnik do dowolnego środowiska bez dodatkowej oceny.
6. Stosuj prawidłowe procedury wymiany:Wymiana powinna być zgodna z odpowiednią dokumentacją firmy Schneider i bezpieczeństwem maszyny procedury.

Celem konserwacji nie jest jedynie utrzymanie pracy silnika. To zachować dokładność pozycjonowania, przewidywalna wydajność cyklu, bezpieczeństwo mechaniczne i ogólnie dostępność sprzętu.

Często zadawane pytania

Potrzebujesz odpowiedniego Schneidera ILM1001P01A0000 do swojego projektu?

Wybór zintegrowanego komponentu serwa jest łatwiejszy, gdy specyfikacje techniczne i wymagania aplikacyjne są rozpatrywane łącznie.Dongguan Nancheng Mao Hui Handel urządzeniami maszynowymi Co., Ltd.może wspierać nabywców przemysłowych, którzy tego potrzebują pomoc w identyfikacji produktu, zaopatrzeniu i wymaganiach dotyczących wymiany sprzęt automatyki.

Jeśli wymieniasz istniejącą jednostkę, przygotowujesz nową maszynę lub sprawdzasz, czy Schneider ILM1001P01A0000 pasuje do Twojego systemu, podaj dokładny numer części i dostępne informacje o maszynie. Nasz zespół może pomóc w sprawdzeniu wymaganej konfiguracji, specyfikacje i szczegóły dostaw przed złożeniem zamówienia.

Skontaktuj się z nami dzisiaj, aby omówić zaopatrzenie w Schneider ILM1001P01A0000 wymagań i znaleźć odpowiednie rozwiązanie dla swojego projektu automatyki przemysłowej.
