Co sprawia, że ​​Schneider ILM1003P01A0000 jest praktycznym rozwiązaniem dla wymagających zastosowań serwo?

Podsumowanie artykułu

Nowoczesne zautomatyzowane urządzenia często wymagają precyzyjnego pozycjonowania, zwartej konstrukcji maszyny, niezawodnych informacji zwrotnych i uproszczonego uruchamiania. TheSchneidera ILM1003P01A0000spełnia te wymagania, łącząc funkcje silnika i serwonapędu w zintegrowaną jednostkę do montażu na miejscu. Architektura ta może zmniejszyć ilość sprzętu tradycyjnie instalowanego w szafie sterowniczej, jednocześnie obsługując modułowe koncepcje maszyn.

W tym artykule wyjaśniono kluczowe cechy ILM1003P01A0000, jak działa jego zintegrowana architektura, gdzie może być przydatna, jakie specyfikacje powinni zweryfikować inżynierowie i jakie względy zakupowe mają znaczenie przy zakupie istniejącej lub zamiennej jednostki. Wyjaśnia również, dlaczego przed instalacją niezbędna jest dokładna identyfikacja modelu.

Spis treści

1. Co to jest Schneider ILM1003P01A0000?
2. Jak działa zintegrowana architektura serwomechanizmów?
3. Jakie są kluczowe specyfikacje?
4. Jak silnik radzi sobie w zastosowaniach związanych z ruchem?
5. Gdzie można zastosować ILM1003P01A0000?
6. Dlaczego zintegrowany projekt serwomechanizmu jest wartościowy?
7. Co inżynierowie powinni sprawdzić przed instalacją?
8. Co ma znaczenie przy zakupie lub wymianie tego modelu?
9. Jak użytkownicy mogą poprawić długoterminową niezawodność?
10. Często zadawane pytania
11. Ostatnie przemyślenia

Co to jest Schneider ILM1003P01A0000?

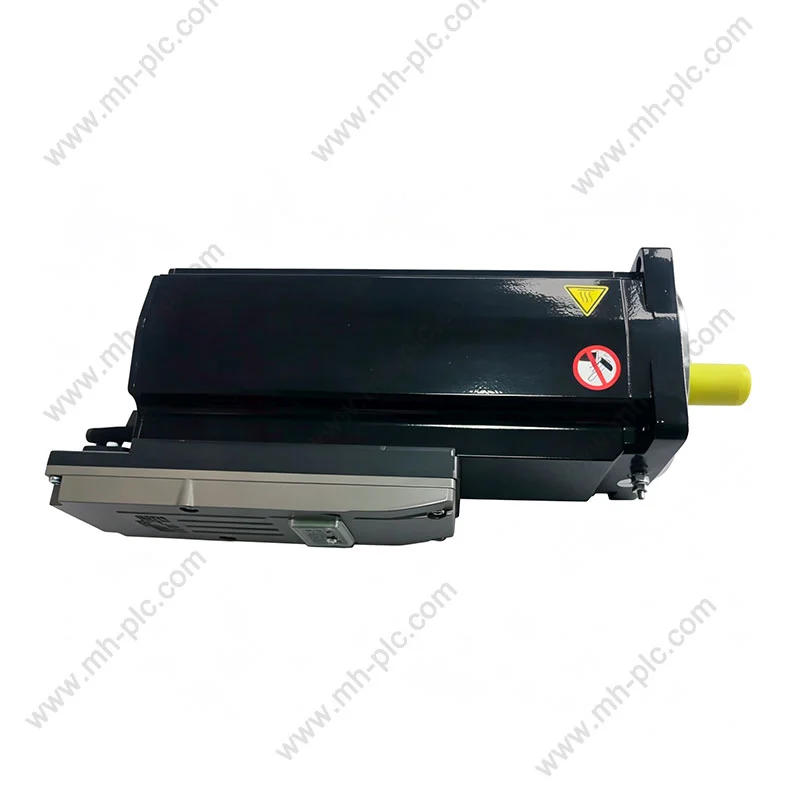

Schneidera ILM1003P01A0000 to zintegrowany serwomotor z rodziny Lexium 62 ILM. W przeciwieństwie do konwencjonalnego układu serwo, w którym elektronika silnika i napędu są instalowane jako oddzielne komponenty, zintegrowany moduł ILM łączy elektronikę sterowania ruchem z zespołem silnika.

Schneider Electric identyfikuje ten model jako zintegrowany serwomotor z:Kołnierz 100 mm, moment obrotowy utyku 5,8 Nm, prędkość 3000 obr./min, gładki wał, jednoobrotowe sprzężenie zwrotne SinCos 128 i brak hamulca. Model jest powiązany z rozproszonymi architekturami serwo, których celem jest przeniesienie elektroniki napędu bliżej modułu silnika i maszyny.

To rozróżnienie jest ważne dla inżynierów wymieniających istniejący komponent. ILM1003P01A0000 to nie tylko zwykły silnik prądu przemiennego o mocy 1,1 kW. Konfiguracja ze sprzężeniem zwrotnym, architektura zintegrowanego napędu, wymiary mechaniczne, wymagania komunikacyjne i właściwości elektryczne muszą pasować do maszyny.

Jak działa zintegrowana architektura serwomechanizmów?

Główną koncepcją zintegrowanego serwa jest decentralizacja. Tradycyjne systemy ruchu często umieszczają serwowzmacniacze w szafie sterowniczej i łączą je z silnikami za pomocą kabli zasilania i sprzężenia zwrotnego. Zintegrowane serwo przenosi ważną elektronikę napędu do zespołu po stronie silnika.

Podejście to może być szczególnie przydatne w przypadku maszyn zbudowanych z niezależnych modułów. Każdy moduł ruchu może zawierać własny serwomotor i powiązaną elektronikę, podczas gdy architektura maszyny obsługuje komunikację i dystrybucję mocy poprzez odpowiednie połączenia.

• Integracja silnika i napędu:zmniejsza potrzebę traktowania silnika i wzmacniacza jako całkowicie oddzielnych jednostek.
• Instalacja rozproszona:umożliwia umieszczenie elementów sterowania ruchem bliżej osi mechanicznej.
• Modułowa konstrukcja maszyny:obsługuje sprzęt wykonany z powtarzalnych modułów ruchu.
• Zmniejszona zależność od szafy:może pomóc inżynierom zoptymalizować przestrzeń w szafie sterowniczej.
• Integracja opinii:konfiguracja enkodera jest częścią określonego zespołu silnika, a nie niezależnym komponentem zewnętrznym.

Rezultatem jest inna filozofia projektowania maszyny: zamiast koncentrować każdy element ruchu w centralnej szafce, wybrane funkcje sterujące są rozproszone po całej maszynie.

Jakie są kluczowe specyfikacje?

Do bezpiecznej wymiany nie wystarczy samo zrozumienie numeru modelu. Poniższe specyfikacje stanowią użyteczny techniczny punkt wyjścia dla inżynierów oceniających ILM1003P01A0000.

Dane niezależnego dystrybutora identyfikują również urządzenie jako serwomotor prądu przemiennego z enkoderem absolutnym, mocą czynną około 1,1 kW, stopniem ochrony IP54 i konfiguracją montażową 100 × 100 mm. Dane te należy zawsze porównać z obowiązującą dokumentacją techniczną dotyczącą konkretnej maszyny i wersji regionalnej.

Jak silnik radzi sobie w zastosowaniach związanych z ruchem?

Silnik serwo dobierany jest nie tylko ze względu na moc lub moment znamionowy. Równie ważna jest jego zdolność do przyspieszania, zwalniania, utrzymywania pozycji, reagowania na polecenia i wielokrotnego działania pod zmieniającym się obciążeniem.

Dzięki znamionowej prędkości obrotowej wynoszącej 3000 obr./min i znamionowemu momentowi obrotowemu wynoszącemu około 3,5 Nm, ILM1003P01A0000 nadaje się do zastosowań wymagających kontrolowanego ruchu obrotowego, a nie zwykłej pracy ze stałą prędkością. Zintegrowany system sprzężenia zwrotnego pozwala architekturze sterowania monitorować położenie wirnika i wspierać sterowanie ruchem w pętli zamkniętej.

Specyfikacja momentu obrotowego utyku wynoszącego około 5,8 Nm jest szczególnie istotna przy ocenie warunków przyspieszenia i tymczasowego obciążenia. Jednakże inżynierowie nie powinni traktować momentu przeciągnięcia jako wartości znamionowej ciągłej pracy. Obliczenia rzeczywistego obciążenia powinny uwzględniać przyspieszenie, cykl pracy, bezwładność, przełożenie skrzyni biegów, tarcie, orientację maszyny, warunki otoczenia i cały układ napędowy.

Gdzie można zastosować ILM1003P01A0000?

Zintegrowana architektura sprawia, że ​​ten typ serwomechanizmu jest szczególnie atrakcyjny w przypadku maszyn zautomatyzowanych, gdzie ważne jest wiele osi, kompaktowe układy i konstrukcja modułowa.

Przydatność zastosowania należy zawsze ustalać na podstawie rzeczywistych wymagań osi. Model zgodny mechanicznie może nadal być nieodpowiedni, jeśli interfejs elektryczny, architektura komunikacji, profil obciążenia lub wymagania dotyczące sprzężenia zwrotnego są różne.

Dlaczego zintegrowany projekt serwomechanizmu jest wartościowy?

Największą zaletą zintegrowanego serwa nie jest proste połączenie dwóch komponentów. Większą korzyścią jest możliwość zmiany sposobu fizycznego zaprojektowania maszyny.

1. Bardziej elastyczna architektura maszyn:Rozproszone komponenty serwo mogą pomóc konstruktorom maszyn w organizacji systemów ruchu wokół poszczególnych modułów maszyny.
2. Potencjalne oszczędności miejsca w szafce:Odsunięcie elektroniki napędu od centralnej szafy może zwolnić miejsce na sterowniki PLC, sprzęt zabezpieczający, rozdział mocy i inne komponenty.
3. Zredukowana tradycyjna separacja napędu silnikowego:Silnik i napęd są dostarczane jako zintegrowana jednostka, co upraszcza niektóre konfiguracje sprzętu.
4. Nadaje się do systemów wieloosiowych:Rozproszona architektura ruchu może być szczególnie atrakcyjna, gdy maszyna zawiera wiele osi serwo.
5. Inżynieria modułowa:Konstruktorzy maszyn mogą projektować powtarzalne moduły ruchu wokół zdefiniowanych zespołów serwomechanizmów.

Zalety te są najbardziej cenne, gdy maszyna od początku była projektowana z myślą o ruchu rozproszonym. Modernizacja zintegrowanego serwomechanizmu w konwencjonalnym systemie bez sprawdzania wymagań dotyczących komunikacji, dystrybucji zasilania, chłodzenia, okablowania i oprogramowania może spowodować niepotrzebne problemy z uruchomieniem.

Co inżynierowie powinni sprawdzić przed instalacją?

Prawidłowa identyfikacja numeru części to pierwszy krok, ale nie ostatni. Przed instalacją ILM1003P01A0000 inżynierowie i zespoły konserwacyjne powinny sprawdzić następujące punkty.

• Dokładny numer części:Potwierdź każdy znak ILM1003P01A0000.
• Wymiary mechaniczne:Sprawdź kołnierz, wał, otwory montażowe, sprzęgło i luz montażowy.
• Wymagania dotyczące hamulców:Model ten nie jest wyposażony w hamulec, zatem osie pionowe lub obciążone grawitacyjnie wymagają szczególnej uwagi.
• Konfiguracja opinii:Potwierdź układ enkodera jednoobrotowego SinCos i kompatybilność ze sterowaniem maszyną.
• System komunikacji:Sprawdź wymaganą architekturę sieci i kontrolera.
• Wymagania elektryczne:Sprawdź napięcie, prąd, układ kabli i wymagania dotyczące zasilania na poziomie systemu.
• Warunki środowiskowe:Sprawdź stopień ochrony obudowy, temperaturę, wilgotność, kurz, wibracje i środowisko instalacji.
• Obliczanie obciążenia:Potwierdź ciągły moment obrotowy, szczytowy moment obrotowy, przyspieszenie, bezwładność i cykl pracy.
• Kompatybilność oprogramowania:Upewnij się, że istniejące oprogramowanie i konfiguracja do sterowania ruchem obsługują zamierzone urządzenie.

Co ma znaczenie przy zakupie lub wymianie tego modelu?

Dla zespołów konserwacyjnych jednym z największych wyzwań w przypadku uznanych produktów automatyki przemysłowej jest uzyskanie dokładnego komponentu, gdy maszyna działa przez wiele lat.

Strony regionalne Schneider Electric udostępniają obecnie różne informacje na temat cyklu życia tego odniesienia. Na jednej z oficjalnych stron regionalnych podano, że produkt ILM1003P01A0000 został wycofany w lutym 2023 r. i nie wymieniono na nim żadnego bezpośredniego zamiennika, natomiast inna strona regionalna informuje o zakończeniu standardowej usługi we wrześniu 2025 r. Oznacza to, że kupujący nie powinni zakładać, że oferta online automatycznie odzwierciedla aktualną dostępność fabryczną.

Kupując urządzenie do konserwacji lub renowacji maszyny, należy wziąć pod uwagę:

Wiarygodny dostawca komponentów przemysłowych powinien być w stanie zapewnić jasną identyfikację produktu, informacje o stanie, dokumentację techniczną, jeśli jest dostępna, oraz przejrzystą komunikację na temat stanu zapasów.

Jak użytkownicy mogą poprawić długoterminową niezawodność?

Niezawodność serwa zależy od znacznie więcej niż samego silnika. Mechaniczne ustawienie, prowadzenie kabli, warunki środowiskowe, konfiguracja sterownika i zarządzanie temperaturą wpływają na żywotność.

• Utrzymuj powierzchnie montażowe w czystości i odpowiednio wyrównane.
• Unikaj nadmiernych obciążeń promieniowych i osiowych na wale.
• Sprawdzaj złącza i kable podczas planowej konserwacji.
• Zapobiegaj niepotrzebnym wibracjom i wstrząsom mechanicznym.
• Potwierdź, że temperatury robocze mieszczą się w odpowiednich specyfikacjach.
• Monitoruj nietypowy hałas, wibracje, temperaturę lub błędy pozycji.
• Utrzymuj dokładne zapisy parametrów serwomechanizmu i konfiguracji maszyny.
• Dbaj o to, aby komponenty zamienne były właściwie identyfikowane i identyfikowalne.

Po wymianie serwa uruchomienie powinno obejmować coś więcej niż tylko zasilenie maszyny. Rozpoznawanie sprzężenia zwrotnego, parametry silnika, kierunek, ograniczenia, przyspieszanie, zwalnianie, obciążenie mechaniczne i funkcje bezpieczeństwa należy sprawdzić zgodnie z procedurami producenta maszyny.

Często zadawane pytania

Ostatnie przemyślenia

TheSchneidera ILM1003P01A0000reprezentuje rozproszone podejście do sterowania ruchem, w którym serwomotor i funkcje napędowe są zintegrowane w kompaktowej jednostce po stronie maszyny. Kołnierz 100 mm, znamionowy moment obrotowy około 3,5 Nm, moment obrotowy utyku 5,8 Nm, prędkość obrotowa 3000 obr./min, gładki wał, jednoobrotowe sprzężenie zwrotne SinCos i konfiguracja bez hamulców sprawiają, że dokładne dopasowanie specyfikacji jest niezbędne przy ocenie komponentu istniejącej maszyny.

Konstruktorom maszyn zintegrowana architektura może zaoferować znaczące korzyści w modułowym projektowaniu sprzętu i organizacji szaf sterowniczych. Jednak dla zespołów utrzymaniowych najważniejszą kwestią może być pozyskanie odpowiedniego oryginalnego komponentu i weryfikacja jego statusu cyklu życia. Oficjalne informacje regionalne wskazują, że model przeszedł zmiany w cyklu życia, dlatego decyzje o zakupie powinny uwzględniać stan produktu, dokumentację, kompatybilność i planowanie przyszłej konserwacji.
