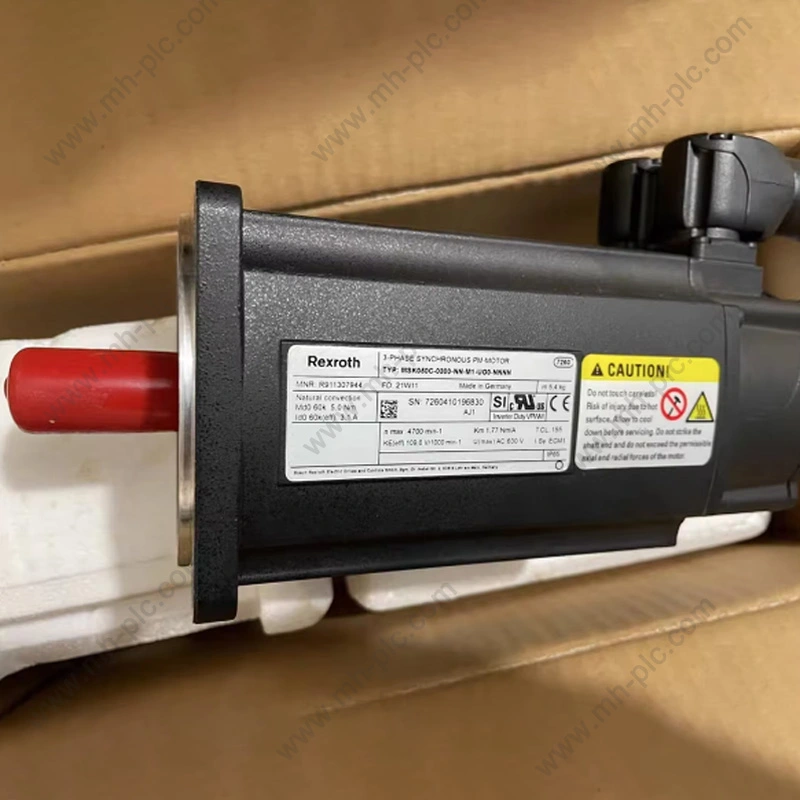

Serwo Rexrothprodukty są powszechnie uważane za maszyny przemysłowe, które wymagają kontrolowanej prędkości, powtarzalnego pozycjonowania, odpowiedniego momentu obrotowego i skoordynowanego ruchu. Jednak dla międzynarodowych nabywców wybór odpowiedniego produktu nie jest po prostu kwestią wyboru serwosilnika o odpowiedniej mocy znamionowej. Kompletne zastosowanie może również zależeć od ciągłego i szczytowego momentu obrotowego, prędkości roboczej, rodzaju sprzężenia zwrotnego, hamulca trzymającego, wymiarów mechanicznych, kompatybilności sterownika, interfejsu komunikacyjnego i relacji pomiędzy silnikiem a odpowiadającym mu układem napędowym. Generacje produktów mogą różnić się także szczegółami mechanicznymi i elektrycznymi, dlatego dokładny numer modelu jest szczególnie ważny w przypadku projektów wymiany i konserwacji.
Spis treści
Kliknij dowolny temat, aby przejść bezpośrednio do sekcji.
- 1. Dlaczego wybór serwa jest ściśle powiązany z maszyną?
- 2. W jaki sposób oś serwa tworzy kontrolowany ruch?
- 3. Które komponenty należy do siebie dopasować?
- 4. Jak moment obrotowy, prędkość i bezwładność wpływają na wybór produktu?
- 5. Dlaczego rodzaj sprzężenia zwrotnego ma znaczenie w zastosowaniach serwo?
- 6. Jaką rolę odgrywają serwonapędy w wydajności ruchu?
- 7. Jak hamulce, złącza i interfejsy mechaniczne wpływają na wybór?
- 8. Jak należy oceniać różne generacje serwonapędów?
- 9. Które zastosowania przemysłowe wymagają ruchu o wysokiej reakcji?
- 10. Co kupujący powinni sprawdzić przed zamówieniem zamiennika?
- 11. W jaki sposób dostawca może pomóc w zaopatrzeniu opartym na modelu?
- 12. Jakich typowych błędów zakupowych należy unikać?
- 13. Jakie informacje powinna zawierać profesjonalna specyfikacja?
- 14. Często zadawane pytania
Dlaczego wybór serwa jest ściśle powiązany z maszyną?
Silnik serwo nie działa w izolacji. O jego przydatności decyduje to, o co prosi maszyna, jak szybko musi odpowiedzieć, jak często przyspiesza i zwalnia oraz jak dokładnie musi podążać za zadaną trajektorią.
Weźmy pod uwagę maszynę pakującą. Jedna oś może przesuwać produkt na miejsce, inna może sterować mechanizmem uszczelniającym, a trzecia może synchronizować ruch materiału z procesem cięcia. Każda oś może mieć inne obciążenie, zakres prędkości, bezwładność i profil przyspieszenia.
Obrabiarka stwarza inny zestaw wymagań. Jego oś posuwu może wymagać wysoce powtarzalnego pozycjonowania i kontrolowanego ruchu przez długi czas pracy. Robot może priorytetowo traktować szybkie zmiany kierunku i skoordynowany ruch wieloosiowy. System transportu materiałów może wymagać szybkiego przyspieszania, kontrolowanego zatrzymywania i niezawodnego działania przy zmiennym obciążeniu.
Te przykłady pokazują, dlaczego serwomechanizm należy wybierać na podstawie wymagań ruchu maszyny, a nie wyłącznie na podstawie katalogowego zakresu mocy.
Definiuje prędkość, przyspieszenie, opóźnienie, odległość przebycia, czas cyklu i częstotliwość powtarzanego ruchu.
Określa ciągły moment obrotowy, szczytowy moment obrotowy, bezwładność, tarcie, obciążenia grawitacyjne i zewnętrzne siły procesowe.
Definiuje wymaganą pozycję, prędkość, moment obrotowy, powtarzalność i wydajność osadzania.
Wymaga dopasowania silnika, napędu, sprzężenia zwrotnego, sterownika, komunikacji, złączy i interfejsów mechanicznych.
Dlaczego średnie obciążenie nie wystarczy
Wiele maszyn charakteryzuje się dużymi różnicami pomiędzy średnimi i szczytowymi warunkami pracy. Oś pozycjonowania może spędzać większość czasu na utrzymywaniu lub powolnym ruchu, ale nadal wymaga znacznego momentu obrotowego do szybkiego przyspieszania.
Podobnie oś pionowa może być obciążona ciągłym obciążeniem grawitacyjnym, nawet jeśli jej średnia prędkość ruchu jest niska.
Dlaczego czas cyklu zmienia wybór
Częste przyspieszanie i zwalnianie stawia większe wymagania silnikowi i napędowi niż maszyna pracująca w sposób ciągły ze stabilną prędkością.
Zachowanie termiczne silnika zależy również od pełnego cyklu. Powtarzający się szczytowy moment obrotowy może powodować różne warunki termiczne w wyniku jednego krótkiego zdarzenia przyspieszania, po którym następują długie okresy postoju.
Dlaczego mechanika wpływa na wydajność elektroniki
Serwosterownik może szybko reagować, ale na precyzję maszyny wpływają również luz, elastyczność sprzęgła, rozciągnięcie paska, dokładność śrub, sztywność konstrukcyjna, stan łożysk i wyrównanie.
Z tego powodu dobremu doborowi serwa powinna towarzyszyć ocena mechaniczna.
W jaki sposób oś serwa tworzy kontrolowany ruch?
Typowa oś serwo łączy konwersję mocy, sterowanie w czasie rzeczywistym, sprzężenie zwrotne silnika i polecenia na poziomie maszyny.
Kontroler ruchu określa ruch docelowy. Przemiennik przekształca polecenie na prąd i napięcie silnika. Silnik wytwarza moment obrotowy. Urządzenie sprzężenia zwrotnego zgłasza rzeczywisty ruch. Pętla sterująca porównuje następnie rzeczywistą wydajność z poleceniem i wprowadza poprawki.
Polecenie pozycjonowania
Sterownik maszyny może określić pozycję docelową lub trajektorię. W prostej aplikacji indeksującej obiektem docelowym może być stała pozycja. W systemie skoordynowanym polecenie może zmieniać się w sposób ciągły zgodnie z profilem ruchu.
Kontrola prędkości
System może wykorzystać sygnał sprzężenia zwrotnego do określenia rzeczywistej prędkości. Jeśli silnik zwalnia pod nieoczekiwanym obciążeniem, przetwornica częstotliwości może zwiększyć wymagany prąd wytwarzający moment obrotowy, aby to skompensować.
Bieżąca kontrola
Pętla prądowa działa ze znacznie większą prędkością niż zewnętrzna pętla położenia. Jego celem jest regulacja prądu silnika, aby można było szybko kontrolować moment obrotowy.
Korekta pozycji
Jeżeli pozycja rzeczywista różni się od pozycji zadanej, system sterowania określa wymaganą korektę. Właściwe dostrojenie jest konieczne, ponieważ zbyt agresywny system może powodować oscylacje, natomiast system słabo reagujący może zwiększyć błąd podążania.
| Warstwa kontrolna | Główny cel | Typowa troska |
|---|---|---|
| Pętla pozycji | Śledzi zadaną pozycję | Dokładność, błąd śledzenia, rozliczanie |
| Pętla prędkości | Reguluje prędkość silnika | Stabilność prędkości i reakcja na zakłócenia |
| Pętla prądowa | Kontroluje prąd i moment obrotowy silnika | Odpowiedź dynamiczna i ograniczenia prądu |
| Stopień mocy | Dostarcza energię elektryczną do silnika | Napięcie, prąd, przełączanie, zachowanie termiczne |
Dlaczego sterowanie w pętli zamkniętej ma znaczenie
Bez sprzężenia zwrotnego sterownik nie może bezpośrednio określić, czy silnik rzeczywiście osiągnął zadaną pozycję lub prędkość. Sterowanie w pętli zamkniętej umożliwia systemowi wykrywanie odchyleń i reagowanie.
Jest to szczególnie przydatne, gdy obciążenie maszyny zmienia się podczas pracy.
Dlaczego tuning musi odzwierciedlać maszynę
Sztywny mechanizm sprzężony bezpośrednio może tolerować różne ustawienia sterowania z elastycznej osi napędzanej paskiem. Duże obciążenie bezwładnościowe również zachowuje się inaczej niż lekki ruchomy wózek.
Dlatego strojenie serwa należy przeprowadzić po ustaleniu konfiguracji mechanicznej.
Koordynacja ruchu
W maszynie wieloosiowej każda lokalna pętla serwomechanizmu obsługuje własny silnik, podczas gdy kontroler ruchu koordynuje ogólną trajektorię.
Jakość synchronizacji zależy od wydajności sterownika, taktowania komunikacji, reakcji napędu i spójności mechanicznej pomiędzy osiami.
Które komponenty należy do siebie dopasować?
Kompletna oś serwa zwykle zawiera wiele elementów, które muszą działać jako skoordynowany zestaw.
Silnik
Silnik zapewnia mechaniczny moment obrotowy. Do ważnych parametrów należą moment znamionowy, moment szczytowy, prędkość znamionowa, prędkość maksymalna, rodzaj sprzężenia zwrotnego, wymiary montażowe, wymiary wału i opcjonalny hamulec trzymający.
Prowadzić
Przemiennik steruje prądem silnika i otrzymuje informacje zwrotne. Zakres prądu, klasa napięcia, funkcje sterujące, interfejs enkodera, opcje komunikacji i wymiary instalacji mechanicznej muszą odpowiadać silnikowi i sterownikowi.
Urządzenie zwrotne
Enkoder lub resolwer informuje napęd, co faktycznie robi silnik. Napęd musi obsługiwać technologię sprzężenia zwrotnego i interfejs elektryczny.
Kontroler ruchu
Kontroler ruchu generuje trajektorie i osie współrzędnych. W zależności od maszyny może to być sterownik PLC z funkcjami ruchu, sterowanie CNC, sterownik robota lub inna platforma automatyzacji.
Przekładnia mechaniczna
Przekładnie, sprzęgła, śruby kulowe, paski, zębatki, koła pasowe i inne mechanizmy określają, w jaki sposób ruch silnika przekłada się na ruch maszyny.
| Część systemowa | Główna funkcja | Ważny punkt dotyczący zgodności |
|---|---|---|
| Silnik serwo | Wytwarza moment mechaniczny | Moment obrotowy, prędkość, sprzężenie zwrotne, montaż |
| Napęd serwo | Steruje mocą elektryczną | Dane znamionowe silnika, sprzężenie zwrotne, napięcie, prąd |
| Koder lub rezolwer | Zapewnia informację zwrotną o ruchu | Interfejs, rozdzielczość, komunikacja |
| Kontroler ruchu | Generuje polecenia ruchu | Kompatybilność sieci i sterowania |
| Przekładnia mechaniczna | Przenosi ruch na maszynę | Przełożenie, luz, sztywność, wymiary |
Parowanie napędu silnikowego
Serwomotory i napędy są często projektowane jako kompatybilne kombinacje. Może to uprościć uruchomienie, ponieważ przemiennik może zawierać ustalone dane silnika i kompatybilne ustawienia sprzężenia zwrotnego.
W przypadku projektów związanych z wymianą zachowanie pierwotnej relacji napęd-silnik może być szczególnie przydatne, gdy sterownik maszyny i układ mechaniczny pozostają niezmienione.
Komunikacja kontroler-napęd
Sterownik i napęd muszą wymieniać polecenia ruchu i informacje o stanie. Przed wyborem sprzętu należy określić wymaganą architekturę komunikacyjną.
Dlaczego akcesoria są ważne
Kable zasilające, kable sprzężenia zwrotnego, złącza, elementy hamulcowe i akcesoria montażowe mogą mieć wpływ na pomyślną instalację.
Części te należy sprawdzać jako część kompletnej konfiguracji, a nie traktować je jako niepowiązane dodatki.
Jak moment obrotowy, prędkość i bezwładność wpływają na wybór produktu?
Moment obrotowy i prędkość stanowią podstawę doboru silnika. Bezwładność, czas przyspieszania i cykl pracy określają, czy wybrany silnik może wykonać wymagany ruch.
Ciągły moment obrotowy
Ciągły moment obrotowy reprezentuje moment obrotowy, który może być dostarczony podczas długotrwałej pracy w określonych warunkach termicznych.
Należy go porównać z rzeczywistą ciągłą częścią cyklu pracy maszyny.
Maksymalny moment obrotowy
Szczytowy moment obrotowy obsługuje krótkotrwałe zdarzenia, takie jak przyspieszenie, szybkie cofanie lub zakłócenia procesu.
Zarówno czas trwania szczytu, jak i częstotliwość jego występowania mają znaczenie.
Zakres prędkości
Silnik musi pracować w wymaganym zakresie prędkości maszyny. Wysoka prędkość maksymalna jest przydatna tylko wtedy, gdy mechanika maszyny i układ sterowania potrafią z niej bezpiecznie korzystać.
Bezwładność obciążenia
Bezwładność mierzy odporność na zmiany prędkości obrotowej. Większa bezwładność wymaga większego momentu obrotowego podczas przyspieszania lub zwalniania.
Jeśli używana jest skrzynia biegów, bezwładność obciążenia odzwierciedlona w silniku zmienia się wraz z przełożeniem przekładni.
Obciążenia grawitacyjne
Osie pionowe są przypadkiem szczególnym. Grawitacja powoduje stałe zapotrzebowanie na moment obrotowy i może również wymagać hamulca trzymającego.
| Parametr | Pytanie, które należy zadać | Dlaczego to ma znaczenie |
|---|---|---|
| Ciągły moment obrotowy | Jaki moment obrotowy jest wymagany podczas ciągłego ruchu? | Określa przydatność termiczną |
| Maksymalny moment obrotowy | Jaki jest najwyższy krótkotrwały moment obrotowy? | Określa zdolność przyspieszania i zakłócania |
| Prędkość | Jakie są minimalne i maksymalne prędkości robocze? | Określa zakres pracy silnika |
| Bezwładność | O ile wirująca masa musi zostać przyspieszona? | Wpływa na moment obrotowy i strojenie |
| Czas cyklu | Jak często oś powtarza swój ruch? | Wpływa na wymagania termiczne i dynamiczne |
Dlaczego moment obrotowy RMS może mieć znaczenie
W przypadku maszyn cyklicznych silnik nie doświadcza w sposób ciągły tego samego momentu obrotowego. Może przyspieszać z wysokim momentem obrotowym, jechać z umiarkowanym momentem obrotowym, zwalniać, a następnie pozostać na biegu jałowym.
Moment RMS zapewnia użyteczną reprezentację zapotrzebowania cieplnego w cyklu.
Moment przyspieszenia
Uproszczona zależność mechaniczna to:
Moment przyspieszenia = bezwładność × przyspieszenie kątowe
Zależność ta ilustruje, dlaczego maszyna o dużej bezwładności i agresywnym przyspieszaniu może potrzebować znacznego szczytowego momentu obrotowego silnika, nawet jeśli jej obciążenie w stanie ustalonym jest stosunkowo niewielkie.
Przełożenie transmisji
Przekładnie mogą zwiększać wyjściowy moment obrotowy, jednocześnie zmniejszając bezwładność odbitą po stronie silnika. Dlatego przy wyborze należy wziąć pod uwagę zarówno silnik, jak i przekładnię mechaniczną.
Zewnętrzna siła procesu
Cięcie, prasowanie, napinanie, zaciskanie, nawijanie i inne operacje mogą powodować powstawanie sił zewnętrznych, które zwiększają wymagany moment obrotowy silnika.
- Zdefiniuj ruch:Ustal podróż, prędkość, przyspieszanie, zwalnianie i czas cyklu.
- Określ obciążenie:Zidentyfikuj masę, bezwładność, tarcie, grawitację i zewnętrzne siły procesowe.
- Przejrzyj transmisję:Zapisz przełożenie skrzyni biegów, skok śrub, przełożenie paska lub inne zależności mechaniczne.
- Oblicz moment obrotowy:Określ wymagania ciągłe, przyspieszające i szczytowe.
- Sprawdź prędkość:Sprawdź, czy wymagany zakres roboczy mieści się w zakresie określonym przez silnik.
- Przejrzyj obciążenie termiczne:Oceń pełny, powtarzalny cykl, a nie jeden punkt operacyjny.
Dlaczego rodzaj sprzężenia zwrotnego ma znaczenie w zastosowaniach serwo?
Sprzężenie zwrotne dostarcza informacji potrzebnych do zamknięcia pętli sterowania ruchem. Różne technologie sprzężenia zwrotnego oferują różne kombinacje rozdzielczości, informacji o położeniu, wytrzymałości i interfejsu elektrycznego.
Enkodery przyrostowe
Enkodery inkrementalne generują sygnały impulsowe w miarę obracania się wału silnika. System sterowania wykorzystuje te impulsy do określenia ruchu i kierunku.
Nadają się do wielu zastosowań, w których po uruchomieniu akceptowalna jest procedura referencyjna.
Enkodery absolutne
Enkodery absolutne dostarczają zdefiniowanych informacji o położeniu. W zależności od projektu może to umożliwić systemowi bardziej bezpośrednią identyfikację położenia wału po przywróceniu zasilania.
Może to być przydatne w maszynach, w których informacja o położeniu jest ważna natychmiast po uruchomieniu.
Odpowiedź osoby rozwiązującej problemy
Rezolwery wykorzystują zasady elektromagnetyczne do określenia położenia kątowego i mogą być odpowiednie w wymagających środowiskach, w których ważna jest wytrzymałość.
Rezolucja
Rozdzielczość sprzężenia zwrotnego wskazuje, jak dokładnie można zmierzyć ruch wału. Wyższa rozdzielczość może zapewnić lepszą kontrolę, ale nie eliminuje automatycznie niedokładności mechanicznych.
| Typ opinii | Podstawowa charakterystyka | Rozważanie wyboru |
|---|---|---|
| Enkoder przyrostowy | Informacje o ruchu względnym na podstawie impulsu | Pozycja referencyjna i interfejs |
| Enkoder absolutny | Zdefiniowane informacje o położeniu wału | Rozdzielczość i komunikacja |
| Rozwiązywanie problemów | Elektromagnetyczne sprzężenie zwrotne położenia | Odporność na środowisko i interfejs |
Informacje zwrotne i dokładność pozycjonowania
Dokładność pozycjonowania zależy od rozdzielczości enkodera. Luz mechaniczny, elastyczność sprzęgła, dokładność śruby kulowej, sztywność ramy, rozszerzalność cieplna i dostrojenie sterownika mogą przyczynić się do końcowego błędu maszyny.
Prowadzenie kabla sprzężenia zwrotnego
Kable sprzężenia zwrotnego działają w pobliżu kabli zasilających i elektroniki przełączającej w wielu maszynach. Ekranowanie, uziemienie, integralność złącza i odpowiednie prowadzenie mogą pomóc w zachowaniu jakości sygnału.
Dlaczego zgodność ze sprzężeniem zwrotnym jest kluczowa podczas wymiany
Istniejący napęd można skonfigurować pod kątem określonej technologii sprzężenia zwrotnego. Zamienny silnik z innym interfejsem enkodera może zatem wymagać innej opcji napędu lub sprzężenia zwrotnego.
Jaką rolę odgrywają serwonapędy w wydajności ruchu?
Serwonapęd to interfejs zasilania i sterowania pomiędzy sterownikiem maszyny a silnikiem. Określa, jak szybko i dokładnie silnik może reagować na zmieniające się polecenia.
Konwersja mocy
Napęd przetwarza przychodzącą energię elektryczną na kontrolowany prąd silnika. Przełączanie półprzewodnikowe tworzy wymagane wyjście trójfazowe zgodnie z algorytmem sterowania.
Aktualne regulacje
Regulacja prądu ma kluczowe znaczenie dla kontroli momentu obrotowego. Szybka reakcja prądowa pozwala przemiennikowi szybko reagować na zmiany obciążenia maszyny.
Przetwarzanie informacji zwrotnej
Napęd interpretuje dane z enkodera lub rezolwera i łączy te informacje z zadanym ruchem w celu obliczenia korekcji.
Ochrona
Przemienniki powszechnie monitorują prąd, napięcie, temperaturę i inne wewnętrzne warunki pracy. Reakcje zabezpieczające mogą obejmować alarmy, ograniczenie prądu, kontrolowane zatrzymanie lub wyłączenie, w zależności od usterki.
Komunikacja
Napęd może komunikować się ze sterownikiem PLC, CNC, kontrolerem ruchu, interfejsem HMI lub systemem nadzoru poprzez określoną sieć przemysłową.
| Funkcja napędu | Zamiar | Wpływ aplikacji |
|---|---|---|
| Bieżąca kontrola | Reguluje prąd silnika | Reakcja momentu obrotowego |
| Kontrola prędkości | Utrzymuje zadaną prędkość | Stabilność prędkości |
| Kontrola pozycji | Śledzi zajętą pozycję | Dokładność pozycjonowania i osiadanie |
| Przetwarzanie informacji zwrotnej | Odczytuje rzeczywisty ruch | Korekcja w pętli zamkniętej |
| Ochrona | Monitoruje warunki pracy | Reakcja na awarie i ochrona sprzętu |
| Komunikacja | Wymienia dane kontrolne i diagnostyczne | Integracja PLC i maszyn |
Dlaczego dobór dysków różni się w zależności od zastosowania
Napęd używany do osi obracającej się w sposób ciągły może nie mieć takich samych wymagań, jak napęd używany do szybkiego indeksowania.
Częste przyspieszanie i wysoki szczytowy moment obrotowy mogą wymagać większej krótkotrwałej wydajności prądowej.
Dane napędu i silnika
Napęd może wymagać parametrów specyficznych dla silnika, aby osiągnąć zamierzoną wydajność sterowania.
Nieprawidłowe dane silnika mogą skutkować słabą kontrolą momentu obrotowego, niepotrzebnym prądem lub nieprawidłowym działaniem ochronnym.
Warunki termiczne napędu
Temperatura obudowy, odstęp montażowy, częstotliwość przełączania, prąd wyjściowy i wentylacja wpływają na temperaturę przemiennika.
Dlatego projekt instalacji powinien być zgodny z określonymi wymaganiami środowiskowymi i termicznymi przemiennika.
Jak hamulce, złącza i interfejsy mechaniczne wpływają na wybór?
Wiele problemów związanych z wymianą występuje raczej w interfejsach niż w znamionowej wartości znamionowej silnika. Silnik może dotrzymać wymaganego momentu obrotowego i prędkości, ale nadal nie będzie pasował do maszyny ze względu na różnice w wale, kołnierzu, złączu lub hamulcu.
Trzymanie hamulca
Hamulec trzymający może utrzymać nieruchomą pozycję silnika po usunięciu momentu elektrycznego. Osie pionowe często wymagają tej funkcji.
Należy sprawdzić napięcie hamulca, okablowanie, zachowanie zwalniania i kolejność sterowników.
Wymiary wału
Średnica i długość wału muszą pasować do sprzęgła, skrzyni biegów, koła pasowego lub innej mechanicznej przekładni.
Wymiary kołnierza
Montaż silnika zwykle zależy od wzoru kołnierza, rozstawu śrub, średnicy pilota i całkowitych wymiarów silnika.
Układ złączy
Złącza zasilania i sprzężenia zwrotnego mogą być różnie umiejscowione w zależności od rodziny modeli lub generacji produktów. Orientacja złącza może również wpływać na prowadzenie kabli i układ szafy.
Układ chłodzący
Niektóre silniki opierają się na naturalnym chłodzeniu, podczas gdy w innych można zastosować dodatkowe układy chłodzenia, w zależności od konstrukcji produktu.
| Interfejs | Co zweryfikować | Dlaczego to ma znaczenie |
|---|---|---|
| Hamulec | Typ i napięcie hamulca | Kompatybilność trzymania i kontroli |
| Wał | Średnica, długość, rowek wpustowy, jeśli ma to zastosowanie | Sprzęgło mechaniczne |
| Kołnierz | Wymiary montażowe i pilot | Instalacja fizyczna |
| Złącze zasilania | Typ złącza i konfiguracja pinów | Instalacja elektryczna |
| Złącze sprzężenia zwrotnego | Interfejs enkodera i okablowanie | Działanie w pętli zamkniętej |
| Chłodzenie | Metoda chłodzenia i wymagania instalacyjne | Wydajność cieplna |
Dlaczego wymiary montażowe mają znaczenie w projektach wymiany
Maszyny przemysłowe są często projektowane w oparciu o stałe punkty mocowania. Silnik zamienny o innych wymiarach całkowitych może wymagać przeprojektowania mechanicznego, nawet jeśli parametry elektryczne są akceptowalne.
Dlaczego orientacja złącza ma znaczenie
Prowadzenie kabli jest często ograniczone przez osłony ochronne, osłony maszyn, ruchome elementy i ściany szafek. Orientacja złącza może zatem wpływać na praktyczność instalacji.
Czas zwolnienia hamulca
W przypadku osi pionowych należy skoordynować zwalnianie hamulca i generowanie momentu obrotowego silnika. Zbyt wczesne zwolnienie hamulca lub usunięcie momentu obrotowego silnika przed włączeniem hamulca może spowodować niepożądany ruch osi.
Jak należy oceniać różne generacje serwonapędów?
Urządzenia automatyki przemysłowej często pozostają w służbie przez wiele lat. W rezultacie inżynierowie i zespoły konserwacyjne mogą być zmuszeni pozyskać nowsze i uznane generacje produktów dla różnych maszyn.
Powiązane rodziny produktów mogą mieć podobne funkcje, różniąc się wymiarami, opcjami sprzężenia zwrotnego, kompatybilnością napędów, architekturą komunikacyjną lub dostępnymi akcesoriami.
Założone rodziny silników
Starsze systemy automatyki mogą działać niezawodnie przez lata. Gdy konieczna jest wymiana, oryginalny numer materiału dostarcza cennych informacji na temat zainstalowanej konfiguracji.
Nowsze rodziny silników
Nowsze rodziny produktów mogą zapewniać inne wymiary obudowy, opcje sprzężenia zwrotnego, metody chłodzenia lub funkcje integracji.
Produkty te mogą doskonale nadawać się do nowych projektów, niekoniecznie będąc bezpośrednimi mechanicznymi zamiennikami starszych silników.
Dlaczego kody modeli mają znaczenie
Numery modeli przemysłowych mogą kodować ważne informacje konfiguracyjne. Niewielka różnica w przyrostku może rozróżnić sprzężenie zwrotne, hamulec, uzwojenie, montaż lub inne opcje.
| Punkt porównawczy | Co sprawdzić | Ryzyko wymiany w przypadku zignorowania |
|---|---|---|
| Rodzina silników | Oryginalna i proponowana rodzina | Inna architektura techniczna |
| Numer modelu | Pełny numer materiału | Nieprawidłowa konfiguracja |
| Informacja zwrotna | Specyfikacja kodera lub modułu rozpoznawania nazw | Niekompatybilność dysku |
| Hamulec | Opcja hamulca i napięcie | Problemy z kontrolą lub trzymaniem |
| Montowanie | Wymiary kołnierza i wału | Konflikt instalacji mechanicznej |
| Napęd relacji | Kompatybilna rodzina dysków | Nieprawidłowa kombinacja układu serwo |
Wymiana nie zawsze oznacza identyczny sprzęt
Może zaistnieć potrzeba porównania przestarzałego lub niedostępnego modelu z późniejszą rodziną produktów. W takiej sytuacji porównanie powinno obejmować charakterystykę elektryczną, mechaniczną, sprzężenia zwrotnego, oprogramowania, sterowania i komunikacji.
Przy zachowaniu tej samej rodziny produktów przydaje się
Gdy maszyna zawiera wiele osi pochodzących z tej samej ustalonej platformy, utrzymanie tego samego ekosystemu może uprościć konfigurację i zarządzanie częściami zamiennymi.
Kiedy inna rodzina może być odpowiednia
Nowsza maszyna lub poważna modernizacja systemu sterowania może zapewnić możliwość wykorzystania innej platformy serwo. Należy to traktować raczej jako decyzję inżynierii systemowej niż zwykłe zastąpienie produktu.
Które zastosowania przemysłowe wymagają ruchu o wysokiej reakcji?
Systemy serwo są szczególnie istotne, gdy maszyna wymaga powtarzalnego ruchu, dużego przyspieszenia, skoordynowanych osi lub dokładnego pozycjonowania.
Indeksowanie, podawanie folii, cięcie, zgrzewanie, napełnianie i zsynchronizowana obsługa produktów.
Osie posuwu, pozycjonowanie, skoordynowany ruch i precyzyjne sterowanie mechaniczne.
Ruch wieloosiowy wymagający skoordynowanej prędkości, położenia i reakcji na moment obrotowy.
Synchronizacja rolek, rejestracja, nawijanie, rozcinanie i ruch związany z naprężeniem.
Powtarzalne pozycjonowanie do wkładania, mocowania, dozowania, prasowania i kontroli.
Indeksowanie, systemy przenoszenia, podnoszenie, pick-and-place i automatyczne pozycjonowanie.
Opakowanie
Maszyny pakujące często zależą od dokładnego czasu. Produkt musi dotrzeć we właściwe miejsce, podczas gdy inna oś wykonuje cięcie lub zgrzewanie.
Serwosystem pomaga koordynować te działania poprzez zsynchronizowane polecenia ruchu.
Obrabiarki
Obrabiarki mogą wymagać precyzyjnego ruchu posuwu i powtarzalnego pozycjonowania. Osie serwo mogą napędzać śruby kulowe, stoły obrotowe lub inne mechanizmy pozycjonujące.
Robotyka
Systemy robotyczne opierają się na wielu osiach poruszających się razem zgodnie z zaplanowaną trajektorią. Sterownik odpowiada za ogólną koordynację, podczas gdy każdy serwonapęd reguluje swój lokalny silnik.
Drukowanie i konwertowanie
Sprzęt drukujący i konwertujący często wymaga dokładnych powiązań między rolkami a sekcjami przetwarzającymi. Różnice prędkości mogą mieć wpływ na rejestrację i obsługę materiałów.
Automatyzacja montażu
Maszyny montażowe często powtarzają krótkie ruchy z dużą częstotliwością. Dlatego ważne może być stałe przyspieszanie, zwalnianie, pozycjonowanie i reakcja na moment obrotowy.
Obsługa materiałów
Zautomatyzowany sprzęt do obsługi może wymagać szybkiego ruchu, po którym następuje kontrolowane zatrzymanie. Obciążenie może się także zmieniać w zależności od cyklu.
| Aplikacja | Typowe wymagania dotyczące ruchu | Ważny obszar selekcji |
|---|---|---|
| Opakowanie | Indeksowanie i synchronizacja | Kontrola pozycji i komunikacja |
| Obrabiarki | Precyzyjny ruch posuwu | Sprzężenie zwrotne i dynamiczna reakcja |
| Robotyka | Trajektorie wieloosiowe | Synchronizacja i kontrola położenia |
| Druk | Synchronizacja rolek | Regulacja prędkości i koordynacja |
| Montaż | Szybkie, powtarzalne ruchy | Przyspieszenie i osiadanie |
| Obsługa materiałów | Szybki transfer i kontrolowane przystanki | Moment obrotowy, bezwładność, hamowanie |
Aplikacja określa priorytet techniczny. Szybka oś pakująca może wymagać szybkiej reakcji, podczas gdy oś o dużym obciążeniu może kłaść większy nacisk na szczytowy moment obrotowy i obsługę bezwładności.
Co kupujący powinni sprawdzić przed zamówieniem zamiennika?
Projekty wymiany są często bardziej wymagające niż pozyskiwanie nowego sprzętu, ponieważ nowy produkt musi pasować do istniejącej architektury maszyn i sterowania.
Sprawdź pełny numer modelu
Pełny numer materiału jest zwykle bardziej przydatny niż skrócona nazwa produktu. Pomaga rozróżnić wymagane napięcie, sprzężenie zwrotne, hamulec, uzwojenie lub konfigurację mechaniczną.
Sprawdź tabliczkę znamionową silnika
Rejestruj moc, moment obrotowy, prędkość, prąd, napięcie, informacje zwrotne, informacje o hamulcach i pełny numer modelu.
Sprawdź istniejący dysk
Sprawdź model napędu, prąd znamionowy, napięcie zasilania, platformę sterującą, interfejs sprzężenia zwrotnego, opcję komunikacji i zainstalowane akcesoria.
Sprawdź sterownik
Zidentyfikuj sterownik PLC, CNC, sterownik robota lub kontroler ruchu i określ, w jaki sposób komunikuje się on z istniejącym napędem.
Sprawdź interfejs mechaniczny
Zmierz wymiary wału, wymiary kołnierza, wzór śrub, wymiary pilota i dostępną przestrzeń montażową.
Sprawdź okablowanie
Kable zasilające i kable sprzężenia zwrotnego należy sprawdzić pod kątem typu złącza, długości, ułożenia, ekranowania i przypisania styków, jeśli ma to zastosowanie.
| Kontrola wymiany | Wymagane informacje | Powód |
|---|---|---|
| Model silnika | Pełny numer materiału | Określa dokładną konfigurację |
| Model napędu | Kompletny model i opcje | Potwierdza zgodność sterowania |
| Informacja zwrotna | Informacje o koderze lub programie rozpoznawania nazw | Zapewnia kompatybilność w pętli zamkniętej |
| Hamulec | Opcja hamulca i napięcie | Wspomaga prawidłowe działanie trzymające |
| Pasowanie mechaniczne | Wał, kołnierz, wymiary | Potwierdza fizyczną instalację |
| Komunikacja | Interfejs PLC lub sterownika | Utrzymuje integrację maszyn |
Dlaczego zdjęcia mogą pomóc
Zdjęcia tabliczek znamionowych mogą ułatwić identyfikację modelu, szczególnie gdy wydrukowany kod jest długi lub zawiera kilka segmentów konfiguracyjnych.
Zdjęcia złączy i sposobów montażu mogą również pomóc w identyfikacji różnic mechanicznych i elektrycznych.
Dlaczego warto opisać oryginalną aplikację
Wiedza o tym, że silnik jest używany na linii pakującej, obrabiarce, robocie lub przenośniku, zapewnia kontekst dla wymagań dotyczących momentu obrotowego, prędkości, hamowania i sterowania.
Dlaczego wymiana nie powinna opierać się na wyglądzie
Dwa serwomotory mogą wyglądać podobnie, ale mają różne systemy sprzężenia zwrotnego, wymiary wału, konfiguracje montażu lub kompatybilność napędu.
- Zapisz zainstalowany model:Przechwyć pełne numery modeli silników i przemienników częstotliwości.
- Rekordowe oceny techniczne:Sprawdź napięcie, prąd, moment obrotowy, moc i prędkość.
- Zidentyfikuj informację zwrotną:Nagraj typ i interfejs kodera lub resolwera.
- Sprawdź konfigurację hamulca:Sprawdź, czy zamontowany jest hamulec trzymający.
- Sprawdź wymiary:Porównaj wał, kołnierz, mocowanie i wymiary całkowite.
- Potwierdź komunikację:Sprawdź kompatybilność PLC, CNC lub kontrolera ruchu.
- Przejrzyj aplikację:Opisz rzeczywiste wymagania dotyczące pracy i ruchu maszyny.
- Potwierdź proponowany model:Przed złożeniem zamówienia sprawdź pełną konfigurację produktu.
W jaki sposób dostawca może pomóc w zaopatrzeniu opartym na modelu?
W przypadku markowego sprzętu automatyki przemysłowej dostawca może dodać wartość, pomagając kupującym w określeniu prawidłowego modelu i sprawdzeniu zgodności przed sfinalizowaniem zamówienia.
Identyfikacja modelu
Oryginalny numer materiału można porównać z żądaną rodziną produktów i zastosowaniem.
Jest to szczególnie pomocne, gdy klient zna model zainstalowanej maszyny, ale nie jest pewien, który element serwo jest wymagany.
Sprawdzanie konfiguracji
Dostawca może pomóc w porównaniu kluczowych szczegółów technicznych, takich jak moc silnika, sprzężenie zwrotne, hamulec, montaż i powiązane wymagania dotyczące napędu.
Zaopatrzenie zastępcze
Zespoły konserwacyjne często potrzebują podzespołów do maszyn, które działają od lat. Żądany produkt może należeć do ustalonej rodziny produktów, a nie do najnowszej serii.
Proces zaopatrzenia skoncentrowany na modelu może być zatem bardziej przydatny niż ogólne zalecenie dotyczące nowej rodziny produktów.
Sprawdzanie informacji o aplikacji
Jeśli oryginalny numer modelu jest niekompletny, szczegóły aplikacji mogą zapewnić dodatkowy kontekst.
- Typ maszyny:Identyfikacja wyposażenia i funkcji osi.
- Informacje o silniku:Podaj znamionowy moment obrotowy, prędkość, napięcie, prąd i model.
- Informacje o napędzie:Podaj aktualny model napędu i platformę sterowania.
- Informacja zwrotna:Potwierdź ustawienie enkodera lub resolwera.
- Dane mechaniczne:Podaj wał, kołnierz, wymiary i informacje dotyczące montażu.
- System sterowania:Zidentyfikuj sterownik PLC, CNC lub sterownik ruchu.
Dlaczego weryfikacja prowadzona przez dostawcę ma znaczenie
Kody produktów przemysłowych mogą być trudne do interpretacji bez pełnego kontekstu technicznego. Model, który wygląda poprawnie w wynikach wyszukiwania, może mieć inny interfejs sprzężenia zwrotnego, opcję hamulca lub konfigurację mechaniczną.
Weryfikacja przed wysyłką może zatem zapobiec możliwym do uniknięcia problemom z instalacją.
Nowe projekty a projekty zastępcze
W przypadku nowej maszyny dostawca może sprawdzić wymagany moment obrotowy, prędkość, sprzężenie zwrotne, sterownik i środowisko.
W przypadku istniejącej maszyny najlepszym punktem wyjścia są zazwyczaj oryginalne informacje o modelu i tabliczce znamionowej.
| Typ projektu | Najbardziej przydatne informacje | Koncentracja na dostawcy |
|---|---|---|
| Nowa maszyna | Profil ruchu i wymagania dotyczące obciążenia | Dopasowanie i konfiguracja produktu |
| Rutynowa wymiana | Kompletny oryginalny model | Dokładna identyfikacja modelu |
| Starsza maszyna | Tabliczka znamionowa i szczegóły zastosowania | Ugruntowane zaopatrzenie w rodzinę produktów |
| Aktualizacja kontroli | Istniejący system plus nowy sterownik | Zgodność napędu i komunikacji |
Jakich typowych błędów zakupowych należy unikać?
Błędy w zaopatrzeniu mogą powodować niepotrzebne opóźnienia, gdy serwomechanizm jest technicznie zbliżony do wymaganego produktu, ale w rzeczywistości nie jest kompatybilny.
- Używanie skróconego numeru modelu:Brakujące informacje o sufiksie mogą ukryć ważne różnice w konfiguracji.
- Dopasowanie tylko mocy znamionowej:Moment obrotowy, prędkość, sprzężenie zwrotne, hamulec i wymiary również mają znaczenie.
- Ignorowanie zainstalowanego dysku:Przed wyborem silnika zamiennego należy sprawdzić kompatybilność napędu silnikowego.
- Ignorowanie informacji zwrotnych:Różnice w enkoderach lub rezolwerach mogą uniemożliwić prawidłowe działanie w pętli zamkniętej.
- Ignorowanie interfejsu montażowego:Różnice w wale i kołnierzu mogą uniemożliwić fizyczną instalację.
- Ignorowanie kontrolera:Technicznie odpowiedni napęd może nie obsługiwać istniejącego systemu komunikacji.
- Ignorując hamulec:Brakujący lub inny hamulec może mieć wpływ na działanie osi pionowej.
- Zakładając, że najnowszy model jest bezpośrednim zamiennikiem:Późniejsze generacje produktów mogą mieć różne interfejsy techniczne.
Problem z numerem modelu
Długie numery modeli przemysłowych są trudne do zapamiętania, ale każda sekcja może zawierać przydatne informacje konfiguracyjne. W przypadku żądania wymiany należy, o ile to możliwe, podać pełny kod.
Problem z mocą znamionową
Moc jest łatwa do porównania, ale nie opisuje pełnych możliwości ruchu.
Maszyna wymagająca wysokiego szczytowego momentu obrotowego może potrzebować innego silnika i napędu niż maszyna o tej samej średniej mocy, ale gładszym profilu obciążenia.
Problem kompatybilności
Silnik i napęd należy traktować jako dobraną parę, chyba że zaproponowane połączenie zostało zweryfikowane technicznie.
Problem z dokumentacją
Projekty wymiany często dotyczą starych maszyn, których oryginalna dokumentacja jest niekompletna. Zdjęcia tabliczki znamionowej, zdjęcia szafek, schematy okablowania i informacje o zastosowaniu maszyny mogą pomóc w odbudowaniu wymaganej konfiguracji.
Problem założeń
„Ta sama seria” nie musi oznaczać „tej samej specyfikacji”. Powiązane produkty mogą mieć różne konfiguracje uzwojeń, opcje sprzężenia zwrotnego, hamulce, złącza lub wymiary mechaniczne.
Jakie informacje powinna zawierać profesjonalna specyfikacja?
Specyfikacja profesjonalnego serwa powinna zapewnić zespołom inżynieryjnym i zaopatrzeniowym wystarczającą ilość informacji, aby zidentyfikować odpowiedni produkt bez polegania na założeniach.
| Kategoria specyfikacji | Informacje do zdefiniowania | Cel selekcji |
|---|---|---|
| Aplikacja maszynowa | Typ maszyny i funkcja osi | Definiuje wymagania dotyczące ruchu |
| Silnik | Model, moment obrotowy, prędkość, napięcie, prąd | Określa możliwości motoryczne |
| Prowadzić | Model, napięcie, prąd, opcje | Definiuje kompatybilność zasilania i sterowania |
| Informacja zwrotna | Typ kodera lub modułu rozpoznawania nazw | Zapewnia kompatybilność w pętli zamkniętej |
| Profil ruchu | Prędkość, przyspieszenie, opóźnienie, podróż, czas cyklu | Definiuje wymagania dynamiczne |
| Obciążenie | Masa, bezwładność, tarcie, siła zewnętrzna | Określa wymagany moment obrotowy |
| Hamulec | Obecność i napięcie hamulca | Obsługuje funkcje trzymania i bezpieczeństwa |
| Interfejs mechaniczny | Wał, kołnierz, wymiary montażowe | Potwierdza sprawność fizyczną |
| Komunikacja | PLC, CNC lub interfejs sieciowy ruchu | Zapewnia integrację automatyki |
| Środowisko | Temperatura, wilgotność, wibracje, warunki montażu | Potwierdza przydatność aplikacji |
Zacznij od aplikacji
Określ, co właściwie robi oś. „Silnik serwo do urządzeń zautomatyzowanych” jest zbyt szeroki. Bardziej przydatny opis wyjaśnia wymagania dotyczące ruchu, obciążenia, prędkości, przyspieszenia i sterowania.
Podaj pełne dane silnika
Jeśli są dostępne, należy uwzględnić moc silnika, moment obrotowy, prędkość, prąd, napięcie, sprzężenie zwrotne i informacje o hamulcach.
Podaj pełne dane dysku
Należy udokumentować model napędu, napięcie zasilania, prąd znamionowy, opcję komunikacji, interfejs sprzężenia zwrotnego i zainstalowane akcesoria.
Zdefiniuj cykl ruchu
Podaj czas przyspieszania, czas zwalniania, prędkość roboczą, odległość przebycia, czas przebywania i częstotliwość powtarzania.
Zdefiniuj obciążenie mechaniczne
Masa, bezwładność, przełożenie skrzyni biegów, skok śruby, wymiary koła pasowego, tarcie i zewnętrzna siła procesowa mogą mieć wpływ na wybór.
Zdefiniuj warunki środowiskowe
Należy wziąć pod uwagę temperaturę otoczenia, temperaturę obudowy, wibracje, wilgotność, kurz i pozycję instalacji.
Zdefiniuj wiązania zastępcze
W przypadku istniejącej maszyny specyfikacja powinna określać, które elementy muszą pozostać niezmienione. Może to obejmować sterownik, szafę, kable, skrzynię biegów, sprzęgło i konstrukcję montażową.
- Zidentyfikuj oś:Opisz jego funkcję i położenie maszyny.
- Zapisz zainstalowany produkt:Przechwytuj pełne numery modeli silników i przemienników.
- Rekordowe oceny:Potwierdź moment obrotowy, prędkość, prąd, napięcie i moc.
- Zidentyfikuj informację zwrotną:Potwierdź konfigurację kodera lub resolwera.
- Przejrzyj interfejsy mechaniczne:Sprawdź wał, kołnierz, mocowanie i wymiary całkowite.
- Zdefiniuj ruch:Rejestruj prędkość, przyspieszanie, zwalnianie, podróż i czas cyklu.
- Zdefiniuj komunikację:Zidentyfikuj kontroler i architekturę sieci.
- Przegląd hamowania:Sprawdź wymagania dotyczące hamowania regeneracyjnego i hamulca trzymającego.
- Przejrzyj środowisko:Sprawdź temperaturę, wilgotność, wibracje i warunki instalacji.
- Sprawdź ostateczny model:Przed zakupem sprawdź całą konfigurację.
Co kupujący powinni zapewnić dostawcy?
- Kompletny numer materiału:Podaj pełny kod modelu z tabliczki znamionowej.
- Obraz tabliczki znamionowej:Jeśli to możliwe, załącz wyraźne zdjęcie.
- Model napędu:Podaj informacje o odpowiednim napędzie lub istniejącej szafie sterowniczej.
- Aplikacja maszynowa:Wyjaśnij funkcję osi i proces maszynowy.
- Wymiary mechaniczne:Podaj informacje o wale i montażu dla projektów wymiany.
- Informacje zwrotne:Zidentyfikuj koder, resolwer lub inne szczegóły opinii.
- Architektura sterowania:Zidentyfikuj sterownik PLC, CNC, sterownik ruchu i interfejs komunikacyjny.
Informacje te umożliwiają dostawcy przeprowadzenie bardziej znaczącej kontroli produktu. Pomaga także odróżnić dokładne zamienniki od alternatywnych konfiguracji, które mogą wymagać dodatkowych prac inżynieryjnych.
Często zadawane pytania
Do czego służy system serwo Rexroth?
Systemy serwo są stosowane w maszynach przemysłowych, które wymagają kontrolowanej prędkości, momentu obrotowego, pozycjonowania lub skoordynowanego ruchu. Typowe zastosowania obejmują pakowanie, obrabiarki, robotykę, drukowanie, montaż i zautomatyzowaną obsługę materiałów.
Czy serwomotor to to samo co serwonapęd?
Nie. Silnik wytwarza mechaniczny moment obrotowy, podczas gdy serwonapęd dostarcza kontrolowaną moc elektryczną i zarządza prądem, sprzężeniem zwrotnym, zabezpieczeniami i funkcjami komunikacyjnymi.
Dlaczego wymagana jest informacja zwrotna?
Sprzężenie zwrotne dostarcza informacji o aktualnej pozycji lub prędkości silnika. Układ sterowania porównuje ruch rzeczywisty z ruchem zadanym i dokonuje korekt.
Jakie informacje są najważniejsze przy wyborze serwomotoru?
Kluczowe informacje obejmują ciągły moment obrotowy, szczytowy moment obrotowy, zakres prędkości, bezwładność obciążenia, cykl pracy, typ sprzężenia zwrotnego, opcję hamulca, wymagania dotyczące zasilania, wymiary montażowe i kompatybilność sterownika.
Czy moc silnika jest wystarczająca, aby wybrać serwo?
Nie. Moc to tylko jeden parametr. Należy również sprawdzić rzeczywisty profil ruchu, ciągły i szczytowy moment obrotowy, prędkość, bezwładność, sprzężenie zwrotne, hamulec, interfejs mechaniczny i kompatybilność napędu.
Co to jest szczytowy moment obrotowy?
Moment szczytowy to krótkotrwała wartość momentu obrotowego silnika. Jest to szczególnie ważne podczas przyspieszania, szybkiego cofania i chwilowych zakłóceń obciążenia.
Dlaczego bezwładność obciążenia ma znaczenie?
Wysoka bezwładność wymaga większego momentu obrotowego do przyspieszania lub zwalniania. Może zatem wpływać na wielkość silnika, moc napędu, wymagania dotyczące hamowania i strojenie serwomechanizmu.
Jaka jest różnica między enkoderami inkrementalnymi i absolutnymi?
Enkodery inkrementalne dostarczają informacji o ruchu w oparciu o impulsy, natomiast enkodery absolutne dostarczają informacji o zdefiniowanym położeniu. Właściwy wybór zależy od architektury sterowania maszyną i wymagań dotyczących pozycji.
Czy istniejący serwomotor można zastąpić nowszym modelem?
Potencjalnie, ale zamiennik należy sprawdzić pod kątem zgodności elektrycznej, mechanicznej, sprzężenia zwrotnego, hamulca, napędu, sterownika i komunikacji. Nowszy produkt nie jest automatycznie bezpośrednim zamiennikiem.
Dlaczego pełny numer modelu jest ważny?
Numery modeli przemysłowych umożliwiają rozróżnienie sprzężenia zwrotnego, hamulca, montażu, uzwojenia, napięcia lub innych szczegółów konfiguracji. Skrócony kod może nie zawierać wystarczających informacji, aby zidentyfikować dokładny produkt.
Co należy sprawdzić przy wymianie serwomotoru?
Sprawdź kompletny model, parametry silnika, układ sprzężenia zwrotnego, hamulec, wał, kołnierz, układ złączy, kompatybilność napędu, interfejs sterownika, okablowanie i wymiary montażowe.
Czy jeden silnik serwo może współpracować z różnymi napędami?
Tylko wtedy, gdy proponowany napęd obsługuje parametry elektryczne silnika, technologię sprzężenia zwrotnego, wymagania dotyczące sterowania i inne interfejsy. Kompatybilność należy sprawdzić na podstawie pełnej specyfikacji technicznej.
Jaki jest cel hamulca trzymającego?
Hamulec trzymający utrzymuje silnik w miejscu po usunięciu momentu elektrycznego. Jest to szczególnie przydatne na osiach pionowych, gdzie w przeciwnym razie grawitacja mogłaby spowodować ruch.
Czy hamulec trzymający zastępuje hamowanie dynamiczne?
Nie koniecznie. Hamulec trzymający ma zwykle na celu utrzymanie ładunku w spoczynku. Zatrzymanie dynamiczne może opierać się na serwonapędzie, rezystorze hamowania, układzie regeneracyjnym lub innej określonej metodzie.
Dlaczego wymiary wału i kołnierza mają znaczenie?
Silnik musi fizycznie być podłączony do maszyny. Różnice w średnicy wału, długości wału, układzie kołnierzy lub wymiarach pilota mogą uniemożliwić bezpośrednią instalację, nawet jeśli parametry elektryczne są zgodne.
Jakie systemy komunikacji można stosować z serwonapędami?
Dokładny interfejs zależy od wybranego napędu i systemu automatyki. Technologie przemysłowej magistrali polowej i przemysłowego Ethernetu mogą być wykorzystywane do poleceń ruchu, informacji o stanie, diagnostyki i skoordynowanego sterowania.
Czy systemy serwo można stosować w maszynach pakujących?
Tak. Urządzenia pakujące często wykorzystują osie serwo do indeksowania, podawania, cięcia, uszczelniania, rejestracji i ruchu zsynchronizowanego.
Czy serwomotory można stosować w obrabiarkach?
Tak. Systemy serwo są powszechnie stosowane do funkcji podawania i pozycjonowania, gdzie ważny jest kontrolowany ruch i powtarzalność.
Dlaczego wymiana serwa może zakończyć się niepowodzeniem, nawet jeśli moc jest taka sama?
Zamiennik może różnić się charakterystyką momentu obrotowego, sprzężeniem zwrotnym, hamulcem, wymiarami wału, wymiarami kołnierza, złączami, kompatybilnością napędu lub komunikacją. Samo dopasowanie mocy nie ustala równoważności.
Jakie informacje kupujący powinien przesłać dostawcy?
Najbardziej przydatne informacje obejmują pełny numer modelu, zdjęcie tabliczki znamionowej, zainstalowany model napędu, zastosowanie maszyny, wymagania dotyczące momentu obrotowego i prędkości, typ sprzężenia zwrotnego, konfigurację hamulca, wymiary mechaniczne oraz sterownik lub interfejs komunikacyjny.
Czy dostawca może pomóc w zidentyfikowaniu starszego komponentu serwa?
Tak. Dostawca może wykorzystać pełny numer modelu, informacje z tabliczki znamionowej, zdjęcia i szczegóły zastosowania, aby pomóc w identyfikacji żądanego produktu i sprawdzeniu odpowiedniej konfiguracji.
Czy zawsze należy wybierać najnowszą generację produktów?
Nie. W przypadku nowej maszyny odpowiednia może być aktualna rodzina produktów. W przypadku istniejącej maszyny najlepszym rozwiązaniem może być dokładnie ustalony model lub dokładnie sprawdzony zamiennik, który zachowuje istniejące interfejsy elektryczne i mechaniczne.
Dlaczego silnik i napęd należy oceniać łącznie?
Napęd musi dostarczać wymagany prąd i prawidłowo interpretować sprzężenie zwrotne silnika. Kompatybilność silnika i napędu ma bezpośredni wpływ na wydajność sterowania i uruchomienie.
Co sprawia, że wybór serwa jest technicznie niezawodny?
Niezawodny wybór serwa zaczyna się od maszyny, a nie od nazwy produktu. Maszyna określa, w jaki sposób oś musi się poruszać, jaki jest wymagany moment obrotowy, jak szybko oś musi przyspieszać, jak często cofa się i jak dokładnie musi podążać za zadaną trajektorią.
Następnie należy wybrać silnik i napęd jako skoordynowaną parę. Ciągły moment obrotowy określa ciągłą pracę, szczytowy moment obrotowy określa krótkotrwałą zdolność dynamiczną, a prędkość określa użyteczny zakres operacyjny. Bezwładność obciążenia, grawitacja, przełożenie i siły procesowe określają następnie rzeczywiste zapotrzebowanie mechaniczne.
Informacje zwrotne dodają kolejną istotną warstwę. Technologia enkodera lub resolwera musi być dostosowana do napędu, a dostępna rozdzielczość musi zapewniać wymaganą wydajność sterowania. Jednocześnie dokładność mechaniczna pozostaje ważna, ponieważ luz, elastyczność, wyrównanie i błąd przekładni mogą ograniczać wydajność końcowego pozycjonowania.
Projekty zamienne wymagają jeszcze większej dbałości o szczegóły. Pełne numery modeli, tabliczki znamionowe silnika, informacje o napędzie, rozmieszczenie złączy, opcje hamulców, wymiary wału, wzory kołnierzy i interfejsy komunikacyjne muszą zostać zweryfikowane przed zatwierdzeniem wymiany.
W tym miejscu zaopatrzenie oparte na modelach staje się praktyczne dla międzynarodowych nabywców. Zamiast wybierać ogólny komponent serwo z szerokiej kategorii produktów, bardziej niezawodną metodą jest określenie dokładnego wymaganego modelu, a następnie weryfikacja go z istniejącą maszyną lub planowanym zastosowaniem.
W przypadku nowego sprzętu wybór można rozpocząć od momentu obrotowego, prędkości, bezwładności, cyklu pracy, sprzężenia zwrotnego, sterownika i wymagań komunikacyjnych. W przypadku projektów konserwacji i wymiany oryginalny numer materiału i informacje z tabliczki znamionowej zazwyczaj stanowią najlepszy punkt wyjścia.
Dobrze dobrany układ serwo ostatecznie zależy od kilku współpracujących ze sobą warstw: silnika, napędu, sprzężenia zwrotnego, sterownika, komunikacji, okablowania, hamulców, przekładni mechanicznej i konstrukcji maszyny.
Dlatego też dla nabywców zaopatrujących się w markowy sprzęt automatyki przemysłowej celem nie jest po prostu zidentyfikowanie serwomotoru, który wygląda podobnie. Celem jest określenie konfiguracji, która jest technicznie kompatybilna z maszyną i praktyczna dla zamierzonego zastosowania.
Przy pozyskiwaniu aSerwo Rexrothproduktu, podanie pełnego numeru modelu, zastosowania maszyny, informacji o istniejącym napędzie, rodzaju sprzężenia zwrotnego, wymiarów mechanicznych i szczegółów sterownika daje dostawcy znacznie silniejszą podstawę do dokładnego dopasowania modelu.
Potrzebujesz pomocy w określeniu odpowiedniego modelu serwa?
Mao Huidostarcza markowe produkty automatyki przemysłowej i wspiera identyfikację modelu, pozyskiwanie części zamiennych, sprawdzanie specyfikacji technicznych i dopasowywanie produktów w oparciu o aplikację. Aby uzyskać wymagany model, informacje z tabliczki znamionowej lub szczegóły zastosowania maszyny,skontaktuj się z nami.
